전기기능사 실기 11번 시퀀스 도면 핵심 정리 + 소방산업기사 페룰 압착 작업 방법



소방산업기사 실기 '페룰 압착 작업'이란? + 전기기능사 시퀀스 도면 완성까지 — 비전공자의 이중 자격증 도전기

안녕하세요, 전기로전직중입니다! ⚡

오늘은 내부평가 시험 준비 기간이라 오전부터 꽤 바쁜 하루였어요.
소방산업기사 필기 문제풀이 → 계산문제 → 오후엔 실기 작업 → 거기다 전기기능사 시퀀스 도면까지.

사실 두 자격증을 동시에 준비하다 보면 머릿속이 뒤죽박죽될 때가 많은데요,
오늘 배운 내용이 나중에 저한테도, 읽으시는 분들한테도 도움이 됐으면 해서 정리해봤습니다.

특히 오늘 실기에서 한 페룰(Ferrule) 압착 작업 — 이게 정식 명칭이 뭔지 몰라서 저도 오늘 처음 제대로 알게 됐거든요.
이름 모르면 나중에 시험장에서 당황할 수 있으니까, 확실히 짚고 넘어갈게요.

---

📌 소방산업기사 실기 — 페룰 압착 작업이란?

페룰(Ferrule)이 뭔가요?

실기 작업대 위에 올려보면 이런 부품이 있습니다.

• 생긴 건 작은 금속 원통 + 절연 슬리브(플라스틱 색깔 캡)
• 전선 끝에 끼워서 압착기로 찍어 고정하는 부품
• 단자대(Terminal Block)에 꽂을 때 전선이 흐트러지지 않게 잡아주는 역할

정식 명칭은 페룰 단자(Ferrule Terminal) 또는 페룰 압착 단자입니다.
일부 현장에서는 그냥 "압착 단자 처리" 라고 부르기도 해요.

왜 써야 하나요?

전선을 그냥 단자대에 꽂으면 가닥이 풀려서 접촉 불량이 생깁니다.
특히 소방 설비처럼 신뢰성이 생명인 회로에서는 접촉 불량 = 감지기 미작동 = 대형 사고로 이어질 수 있어요.

항목페룰 미사용페룰 사용

전선 가닥	흩어짐, 단락 위험	단단하게 고정
접촉 신뢰성	낮음	높음
현장 적용	간이 배선	소방·제어 패널 필수

압착 작업 순서 (실기 핵심 포인트)

1. 전선 피복을 적정 길이(약 8~10mm) 벗긴다
2. 심선을 페룰 단자 안에 완전히 집어넣는다
3. 압착기(크림핑 툴)로 딸깍 소리 날 때까지 확실히 눌러준다
4. 가볍게 당겨서 빠지지 않는지 확인
5. 단자대에 삽입 후 조임 나사 고정

⚠️ 실기 감점 포인트: 압착이 불완전하거나, 피복이 과도하게 벗겨져 심선이 노출되면 감점입니다.
페룰이 단자대 깊이에 맞게 들어갔는지 꼭 확인하세요.

---

📌 소방산업기사 계산문제 — 오늘 풀이 포인트

오전에는 필기 문제풀이와 함께 계산문제도 집중적으로 다뤘어요.
소방산업기사 계산문제는 크게 아래 유형에서 많이 나옵니다.

자주 나오는 계산 유형

① 수신기~감지기 사이 배선 수 계산

P형 수신기는 회로 수마다 배선이 늘어나는 구조입니다.

• 기본 공식: 배선 수 = 회로 수 + 공통선(1가닥)
• 예) 5회로 → 5 + 1 = 6가닥

② 감지기 설치 개수 계산

• 바닥면적 ÷ 감지기 1개당 담당 면적 = 최소 설치 개수
• 소수점 이하는 올림 처리 (절상)

③ 수평거리·보행거리 기준

감지기 종류설치 기준

차동식 스포트형 1종	바닥면적 90㎡ 이하
연기감지기 1종	수평거리 15m 이하
열감지기	보행거리 40m 이내 발신기 설치

이런 수치들은 외우기보다 왜 그 숫자인지 이해하면 훨씬 오래 기억됩니다.
예를 들어 연기는 열보다 빠르게 퍼지니까 감지 범위가 넓고, 그래서 담당 면적도 더 넓게 잡는 거예요.

---

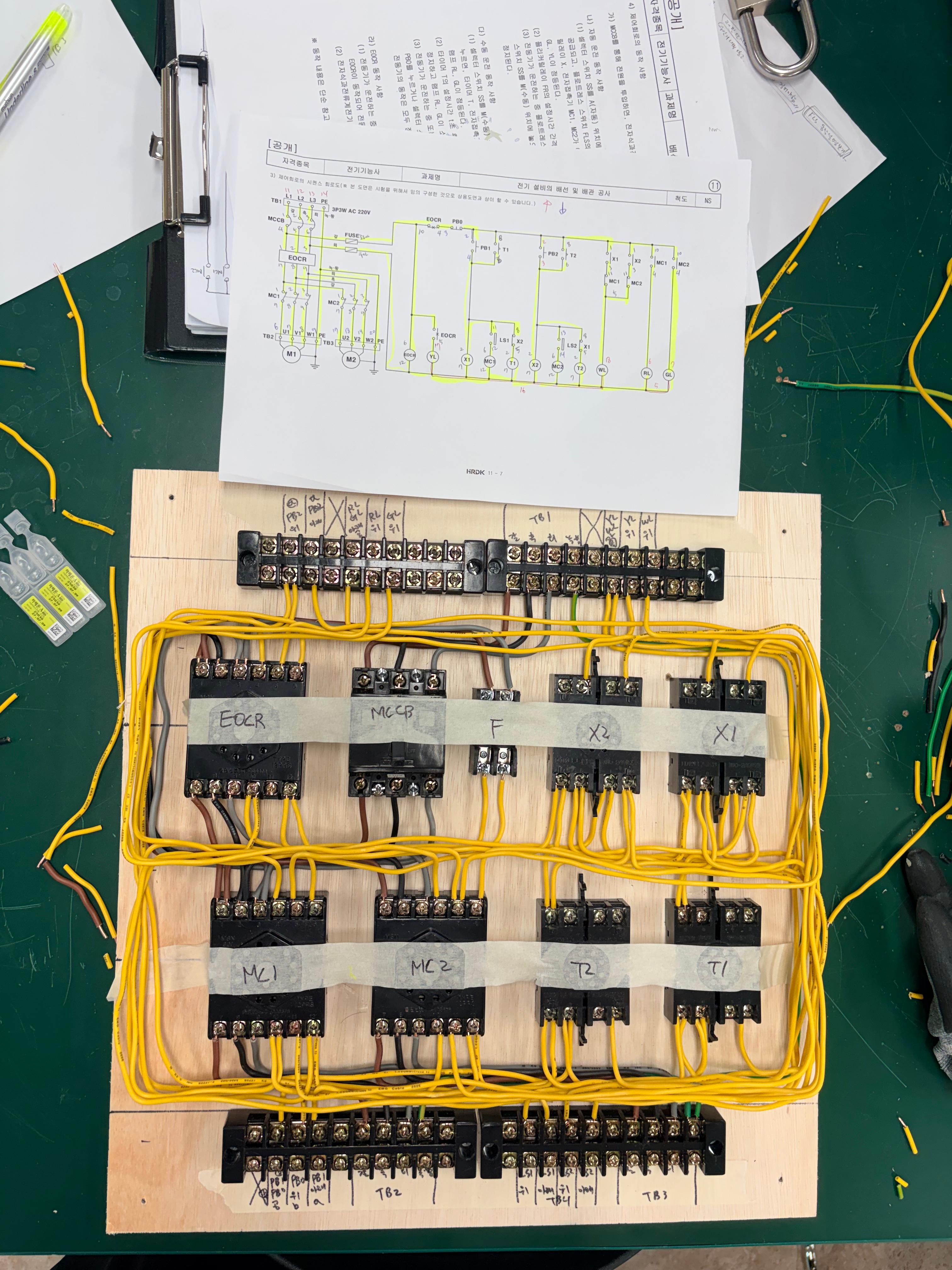

📌 전기기능사 실기 — 11번 시퀀스 도면 완성!

11번 도면에서 핵심이 되는 개념

전기기능사 시퀀스 도면은 크게 주회로(Main Circuit) 와 제어회로(Control Circuit) 로 나뉩니다.

• 주회로: MCCB → EOCR → 전자접촉기(MC) → 모터까지 이어지는 동력 선로
• 제어회로: PB(푸시버튼) → 릴레이/타이머 → MC 코일을 동작시키는 신호 선로

11번 문제의 포인트는 보통 타이머(T) 연동 + 자기유지 회로 조합입니다.

도면 그릴 때 제가 쓰는 순서

1. 주회로 먼저 — 3상 R, S, T 선부터 전자접촉기까지 굵은 선 그리기
2. 제어전원 확보 — L1, L2 (또는 R, T상) 가져와서 제어회로 전원 연결
3. PB-ON → MC 코일 경로 잡기
4. 자기유지 접점 추가 (MC-a접점 병렬 연결)
5. 타이머·릴레이 추가 연동
6. 마지막에 b접점(정지·보호) 직렬로 넣기

💡 팁: 항상 "전류가 흐를 수 있는 경로가 있는가?"를 기준으로 확인하세요.
회로가 완성됐다 싶어도 b접점이 직렬로 끊겨 있으면 동작 안 합니다.

---

📌 8번·9번 작동사항 보고 도면 그리기 — 이거 진짜 어렵습니다

솔직히 말할게요. 저도 8번, 9번은 아직도 어렵습니다. 😅

작동사항(동작 설명 텍스트)을 보고 도면을 역으로 그리는 건, 회로 원리를 완전히 이해해야 가능한 작업이에요.

작동사항 → 도면 변환할 때 핵심 사고법

Step 1. 동작 순서를 나열한다 → "PB-ON 누르면 MC1 여자, 3초 후 타이머 동작, MC2 전환" 식으로 순서 정리

Step 2. 각 동작을 접점으로 변환한다 → MC1 동작 = MC1-a접점 닫힘 / MC1-b접점 열림

Step 3. 인터록 조건을 확인한다 → MC1과 MC2가 동시에 동작하면 안 된다면? → 서로의 b접점을 상대방 코일에 직렬 연결

Step 4. 타이머 조건 확인 → 한시동작·한시복귀 헷갈리지 않게 체크

이 순서로 접근하면 처음엔 느려도 결국 정확하게 그릴 수 있어요. 저도 반복하다 보면 속도가 붙겠지...
하고 믿으면서 하고 있습니다 😅

---

📌 오늘의 정리

구분내용

오전	소방산업기사 문제풀이 + 계산문제 집중 풀이
오후 실기	페룰 압착 단자 작업 (튜브 + 압착기)
전기기능사	11번 시퀀스 도면 완성 ✅
추가 연습	8번, 9번 작동사항 → 도면 변환 반복 훈련

두 자격증을 동시에 준비하는 게 쉽진 않지만,
사실 소방산업기사 배선 작업이랑 전기기능사 실기는 겹치는 개념이 꽤 많아요.
회로 이해, 접점 원리, 배선 정리법 — 어느 쪽 공부가 다른 쪽에 도움이 되는 구조라서,
병행하는 게 오히려 효율적일 수도 있다고 생각하게 됐습니다.

내부평가가 코앞인데, 오늘도 조금씩 앞으로 나아간 하루였습니다. 🔥

---

이 글이 소방산업기사나 전기기능사 실기 준비 중인 분들께 조금이라도 도움이 됐으면 좋겠습니다!
궁금한 점이나 틀린 내용 있으면 댓글로 알려주세요
저도 같이 공부하는 입장이라 함께 맞춰가면 더 좋을 것 같아요. 😊
구독하시면 폴리텍 전기·소방 공부 기록 계속 올라옵니다! ⚡

---
