안녕하세요! 전기로전직중 입니다. 🛠️
폴리텍에서 실습을 하다 보면 가장 많이 접하는 게 전선인데, 막상 현장에 나가면 종류가 너무 많아 당황하기 일쑤죠.
단순히 전기만 흐르면 되는 게 아니라, 장소와 용도에 맞는 전선 종류와 전선 차이를 정확히 아는 것이 안전의 시작입니다.
오늘은 초보자도 한 번에 이해할 수 있도록 전선 종류와 전선 차이를 2026년 KEC(한국전기설비규정)
기준으로 완벽하게 정리해 보겠습니다.
1. 현장에서 가장 많이 쓰이는 전선 종류 4가지
① IV / HIV 전선 (저압 절연전선)
가장 기본적인 전선 종류로 옥내 배선에 주로 사용됩니다.
- HIV 전선: "요즘 안 쓴다"는 오해가 있지만, 실제로는 분전반 내부나 고온 환경에서 여전히 많이 쓰이는 내열 PVC 전선입니다.
- 실무 팁: IV 계열은 반드시 전선관 안에 넣어서 시공하는 것이 원칙입니다. 만약 노출 배선을 해야 하는 환경이라면 케이블 전용 제품을 사용해야 안전합니다.
② CV 케이블 (전력 케이블)
공장이나 대형 건물의 '메인 혈관' 역할을 하는 케이블입니다.
- 특징: XLPE 절연체를 사용해 허용 온도가 90℃ 수준으로 매우 높습니다.
- 강점: 외피(PVC 시스)가 두꺼워 기계적 보호 성능이 우수하며, 트레이 시공이나 직접 매설(직매)이 가능하다는 게 큰 장점입니다.
③ VCT / VCTF (캡타이어 케이블)
이동식 장비나 가전제품 연결에 쓰이는 유연한 전선 종류입니다.
- 특징: 선이 부드러워 잘 굽혀지지만, 고정 배선(벽체 매립 등)으로 사용하는 것은 KEC 규정상 원칙적으로 금지되어 있습니다.
- 전선 차이: 이동형 기기에만 사용해야 한다는 점을 꼭 기억하세요!
④ TFR-CV vs FR-8 (난연 및 내화)
화재 안전과 직결되는 중요한 전선 용도 구분입니다.
- TFR-CV: 난연 성능을 갖춰 불이 번지는 것을 막아줍니다.
- FR-8: 내화 케이블입니다. 화재 시에도 일정 시간(예: 30분~60분) 동안 회로 기능을 유지해야 하는 비상 유도등, 비상벨 등 소방 설비에 필수입니다.

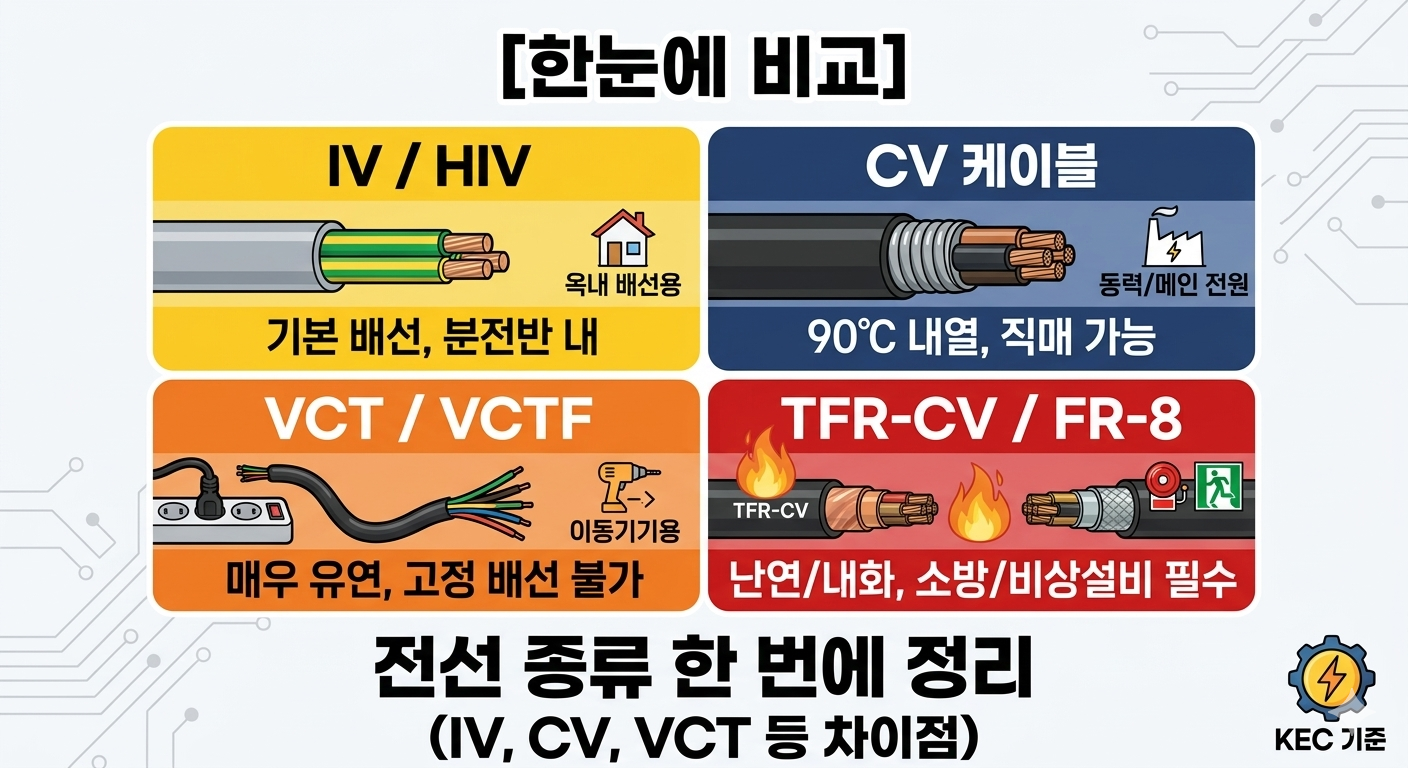

2. [한눈에 비교] 전선 종류 요약표
복잡한 전선 차이, 아래 표 하나로 체류시간 늘리며 정리해 보세요!
| 전선 종류 | 주요 용도 | 핵심 특징 | KEC 실무 팁 |
| IV / HIV | 일반 옥내 배선 | 분전반 내 배선 | 전선관 시공 원칙 |
| CV | 공장/전원 메인 | 90℃ 내열, 외부 충격 강함 | 트레이/직매 가능 |
| VCT | 이동형 기기 연결 | 매우 유연함 | 고정 배선 금지 |
| TFR-CV | 화재 확산 방지 | 난연성 (불 안 번짐) | 상업 시설 권장 |
| FR-8 | 소방/비상 설비 | 내화성 (회로 유지) | 비상전원 필수 |
3. 2026 KEC 전선 색상 규정 (필수 확인)
현장에서 선을 연결할 때 색상을 틀리면 큰 사고로 이어집니다.
- L1: 갈색 / L2: 흑색 / L3: 회색
- N(중성선): 청색 / 보호도체(접지): 녹색-노란색
전문가 팁: 현장에는 아직 예전 색상 규정(빨, 흰, 파)이 남은 곳이 많습니다. 색상만 믿지 말고 반드시 테스터기로 전압과 상을 확인하는 습관을 가져야 합니다!
💡 함께 읽으면 좋은 글
단순히 전선 종류만 안다고 끝이 아닙니다. 다음 단계로 넘어가려면 아래 내용도 필수입니다!
👉
2026.04.01 - [생활전기 꿀팁] - "집에서 꼭 알아야 할 가정용 전기 배선 기초 — 전기기능사생이 쉽게 설명해드립니다"
"집에서 꼭 알아야 할 가정용 전기 배선 기초 — 전기기능사생이 쉽게 설명해드립니다"
안녕하세요! 전기로전직중입니다. 👊폴리텍에서 전기 실습을 하다 보니, 예전에는 무심코 지나쳤던 집안의 콘센트나 차단기가 새로워 보이기 시작했습니다. 오늘은 전기를 전혀 모르는 분들도
electric-petro.tistory.com
👉
2026.04.03 - [생활전기 꿀팁] - “모르면 죽을 수도 있습니다” 전기 안전사고 TOP 5 (실제 반복되는 유형)
“모르면 죽을 수도 있습니다” 전기 안전사고 TOP 5 (실제 반복되는 유형)
안녕하세요! 폴리텍 석유화학전기과 학생입니다. ⚡️전기기능사 필기 공부를 하면서 전기설비 단원을 파고들다 보니, 자연스럽게 실제 사고 사례들이 눈에 들어오더라고요. 법령이나 기준치
electric-petro.tistory.com
마치며: 기본이 실력을 만듭니다
전선 종류를 정확히 파악하고 용도에 맞게 사용하는 것은 전기 기술자로서 가장 기본이자 중요한 역량입니다.
저도 폴리텍에서 실습하며 매번 느끼지만, 전선 차이를 명확히 아는 것만으로도 작업 효율이 확 올라가더라고요.
오늘 포스팅이 전기기능사 준비생이나 초보 전공자분들께 큰 도움이 되었기를 바랍니다!
