릴레이 작동 원리 총정리 — 전기기능사 실기 필수 개념 (a접점·인터록)



---

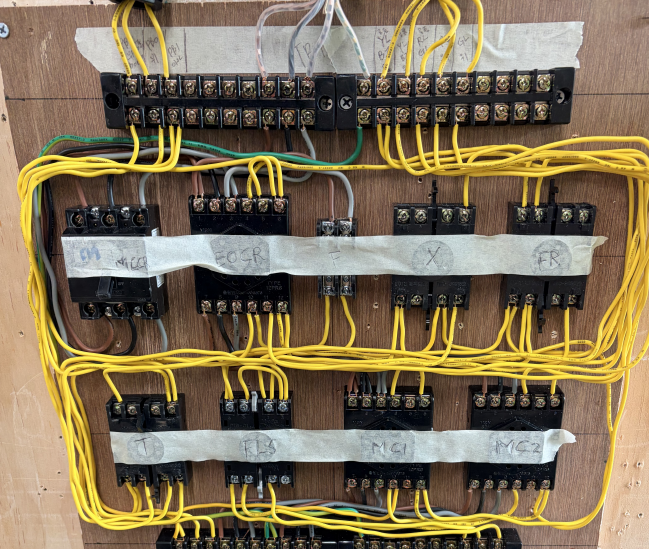

시퀀스 배선에서의 릴레이 장착된모습

안녕하세요, 전기로전직중입니다. ⚡

오늘 주제는 릴레이(Relay) 작동 원리입니다.

전기 공부 시작하면 릴레이라는 단어 엄청 많이 나오거든요.
근데 처음엔 진짜 뭔 소린지 모르겠더라고요.
저도 처음에 "릴레이? 육상 릴레이 경기?" 이 수준이었습니다. 😂

그래서 이번 글은 완전 초보 → 중급 → 전공자 팁 이렇게 3단계로 나눠서 설명할게요.
공부하다보니 정리가 필요하더라구요.
자기 수준에 맞는 부분부터 읽어도 충분합니다!

---

🟢 STEP 1 — 초보편: 릴레이가 뭔지 그냥 쉽게 이해하기

릴레이 = "대리인 스위치"

가장 쉽게 이해하는 방법은 이겁니다.

"작은 전기 신호로 큰 전기를 켜고 끄는 스위치"

예를 들어볼게요.

여러분이 리모컨으로 에어컨을 켠다고 생각해보세요.

• 리모컨에서 나오는 신호는 엄청 약해요 (수 mA 수준)
• 근데 에어컨은 220V, 수십 암페어가 필요하죠
• 리모컨 신호가 직접 에어컨을 켜는 게 아니라, 중간에서 대신 스위치를 눌러주는 역할을 하는 게 릴레이입니다

즉, 약한 신호 → 릴레이 → 강한 전력 회로 ON/OFF

이 구조예요.

---

릴레이 내부 구조, 그림으로 이해하기

릴레이 안에는 크게 2가지가 있어요.

① 전자석 코일 (입력 측)

• 작은 전압(12V, 24V 등)이 들어오면 코일이 전자석이 됨
• 이 전자석이 철편을 당김

② 접점 (출력 측)

• 철편이 당겨지면서 접점이 붙거나 떨어짐
• 이 접점이 큰 전력 회로를 연결하거나 끊음





[입력 신호(약한 전압)]
       ↓
[코일에 전류 흐름]
       ↓
[전자석 발생]
       ↓
[철편(아마추어) 당겨짐]
       ↓
[접점 ON/OFF]
       ↓
[출력 회로(큰 전력) 제어]

이게 릴레이 작동의 전부예요. 생각보다 단순하죠? 😄

---

릴레이 접점 종류 — 딱 이 세 가지만 알면 됨

접점 이름영어의미

a접점	NO (Normally Open)	평소엔 열려있다가 → 신호 오면 닫힘
b접점	NC (Normally Closed)	평소엔 닫혀있다가 → 신호 오면 열림
c접점	COM (Common)	a, b 공통 단자

쉽게 외우는 법

• a접점 = 평소에 아무것도 안 함 → 신호 오면 작동 (a = 작동)
• b접점 = 평소에 이미 연결 → 신호 오면 차단 (b = 방해)

폴리텍 실습하면서 8핀 릴레이 배선할 때 이 접점 구분이 핵심이에요!

※ 함께보면 좋은자료

2026.03.24 - [전기,화학 이론정리] - 시퀀스 제어의 핵심 부품 완벽 정리 (초급)

시퀀스 제어의 핵심 부품 완벽 정리 (초급)



2026.03.27 - [폴리텍 실습 일지] - 전기기능사 실기 초보 필독! 8핀 소켓(T, FLS)과 PB 접점 기초 잡기

전기기능사 실기 초보 필독! 8핀 소켓(T, FLS)과 PB 접점 기초 잡기



---

🟡 STEP 2 — 중급편: 릴레이 회로에서 실제로 어떻게 쓰이나

자기유지 회로 (Self-holding Circuit)

릴레이 하면 무조건 나오는 게 자기유지 회로예요. 전기기능사 실기에도 나오고, 현장 시퀀스 회로에도 기본 중의 기본입니다.

원리: 버튼 한 번 누르면 → 릴레이가 스스로 ON 상태를 유지함





[PB-ON 누름]
    ↓
[릴레이 코일 여자(勵磁)]
    ↓
[릴레이 a접점 닫힘]
    ↓
[PB-ON 손 떼도 → a접점이 코일에 전류 계속 공급]
    ↓
[릴레이 자기유지 상태 유지]
    ↓
[PB-OFF 누르면 → 회로 차단 → 릴레이 소자(消磁)]

버튼에서 손을 떼도 계속 돌아가는 모터 회로, 다 이 원리입니다.

---

인터록 회로 (Interlock Circuit)

두 개의 릴레이가 동시에 작동하지 못하게 막는 회로예요.

대표 사례: 정역 회로 (Forward/Reverse)

• 모터 정회전 릴레이(R1)와 역회전 릴레이(R2)
• 동시에 켜지면 → 단락(쇼트) 발생 → 대형 사고
• 그래서 R1이 켜지면 R2 회로에 b접점을 직렬로 넣어서 물리적으로 차단





R1 ON → R1의 b접점이 R2 회로를 차단
R2 ON → R2의 b접점이 R1 회로를 차단

현장에서 이 인터록 없으면 감리에서 무조건 지적받아요.

---

타이머 릴레이 (Timer Relay, TR)

일반 릴레이에 시간 지연 기능이 추가된 버전이에요.

종류동작 방식

ON-Delay	신호 들어오고 → 설정 시간 후 접점 동작
OFF-Delay	신호 끊기고 → 설정 시간 후 접점 복귀

폴리텍 실기 배선에서 T (타이머) 8핀 소켓 쓸 때 바로 이 타이머 릴레이예요. 코일 단자(2번, 7번)에 전원 연결하고, 순시/한시 접점 구분해서 쓰는 거 — 수업에서 배운 그거 맞습니다 😄

---

릴레이 코일 역기전력 — 놓치면 회로 망가짐

릴레이 코일에 전류가 끊길 때 순간적으로 역방향 고전압이 발생해요. (코일 특성상 전류 변화에 저항하는 성질 때문)

이걸 방치하면 → 반도체 소자, PLC 출력 모듈 손상 가능

해결법: 코일과 병렬로 다이오드(환류 다이오드) 연결 → 역기전력을 다이오드가 흡수해서 회로 보호

직류 릴레이 회로에서는 거의 필수로 들어가는 보호 소자입니다.

※ 함께보면 좋은자료

2026.04.30 - [전기,화학 이론정리] - 단상 vs 삼상 차이 아직도 헷갈림? 220V·380V 한 번에 이해 끝 (현장 기준 정리)

단상 vs 삼상 차이 아직도 헷갈림? 220V·380V 한 번에 이해 끝 (현장 기준 정리)



---

🔴 STEP 3 — 고급편: 전공자 시각에서 본 릴레이 심화 + 현장 팁

PLC와 릴레이의 관계

요즘 현장에서 순수 릴레이만으로 제어하는 곳은 거의 없어요. 대부분 PLC(Programmable Logic Controller) 가 릴레이를 대체하거나 함께 씁니다.





[옛날] 릴레이 → 릴레이 → 릴레이 (하드와이어드)
[요즘] PLC 출력 → 릴레이 코일 → 부하 제어

PLC가 직접 부하를 못 건드리는 이유

• PLC 출력 모듈은 대부분 수십 mA 수준의 신호만 출력
• 대용량 모터, 히터 등은 수십 A 이상 필요
• 그래서 PLC → 릴레이 코일 여자 → 릴레이 접점으로 부하 ON/OFF

이게 DCS/PLC 시스템에서 릴레이가 아직도 살아있는 이유예요. 석유화학 플랜트 현장에서도 이 구조 그대로 씁니다.

---

릴레이 선정 시 체크해야 할 스펙

현장에서 릴레이 교체하거나 신규 선정할 때 꼭 확인해야 하는 것들이에요.

① 코일 전압 (Coil Voltage)

• DC 12V / DC 24V / AC 220V 등
• 잘못 넣으면 코일 소손(타버림)

② 접점 용량 (Contact Rating)

• 몇 A까지 흘릴 수 있는지
• 예: 10A 250VAC → 이 이상 흘리면 접점 용착(붙어버림) 위험

③ 접점 구성

• 1a, 2a, 1c, 2c 등
• 필요한 접점 수 미리 계산하고 선정

④ 동작 시간 (Operate Time)

• 코일에 전압 인가 후 접점 동작까지 걸리는 시간
• 고속 제어가 필요한 곳은 빠른 릴레이 선정 필요

---

현장에서 릴레이 점검할 때 실무 팁

① 코일 저항 측정

• 멀티미터 저항 모드로 코일 단자 측정
• 규정값 벗어나면 코일 단선/단락 의심

② 접점 도통 확인

• a접점: 코일 무여자 상태 → 열림(∞Ω), 여자 상태 → 닫힘(0Ω에 가까움)
• b접점: 반대로 확인

③ 릴레이 소켓 접촉 불량

• 진동 많은 현장에서 소켓 핀 부식/느슨해짐 자주 발생
• 릴레이 빼서 핀 클리너 뿌리고 재삽입만 해도 해결되는 경우 많음

④ 코일 여자 확인은 소리로도 가능

• 릴레이에 전압 인가되면 "딸깍" 소리 남
• 소리 없으면 코일 불량 or 전압 미공급 의심

⑤ 접점 용착 점검

• b접점 회로인데 항상 ON 상태 → 접점 붙어버린 것 의심
• 이때 릴레이 강제로 두드려보면 복귀되는 경우 있음 (임시방편, 교체 필수)

---

EOCR과 릴레이의 차이

수업에서 EOCR 많이 다뤘을 텐데, 간단히 비교하면:

항목일반 릴레이EOCR

주 기능	신호 전달·증폭	과전류 검출 후 차단
전류 감지	❌	✅ (CT 내장)
보호 기능	없음	과부하·결상 보호
사용처	제어 회로 전반	모터 보호 전용

EOCR은 릴레이에 전류 감지 기능을 얹은 보호 계전기예요. 원리는 같지만 역할이 다릅니다.

---

🔑 3단계 핵심 요약

초보

• 릴레이 = 작은 신호로 큰 전기 ON/OFF 하는 대리인 스위치
• a접점(평소 열림), b접점(평소 닫힘) 구분만 확실히

중급

• 자기유지·인터록·타이머 회로 원리 이해
• 역기전력 보호 다이오드 필수

전공자

• PLC 출력 → 릴레이 인터페이스 구조 이해
• 코일 전압·접점 용량·동작 시간 스펙 확인하고 선정
• 현장 점검은 멀티미터 + 소리 + 눈으로 3중 확인

---

마치며

릴레이, 처음엔 되게 어렵게 느껴지는데 원리 자체는 진짜 단순해요.
코일에 전기 넣으면 전자석 되고, 전자석이 접점 당기는 것 — 이게 전부거든요.

근데 이 단순한 원리가 자기유지 회로도 되고, 인터록도 되고, 플랜트 제어 시스템까지 이어지는 게 전기의 묘미인 것 같습니다. 😄

저도 폴리텍 실습하면서 8핀 릴레이 배선 처음 잡았을 때 핀 번호 보고 멘붕 왔었는데,지금은 그냥 눈으로 보고 꽂을 수 있게 됐어요.
여러분도 반복하다 보면 자연스럽게 됩니다!

궁금한 거 있으면 댓글로 남겨주세요. 같이 공부해요! 💬
