차동식 vs 정온식 vs 연기감지기 차이 완벽 정리 — 설치 장소까지 쉽게 이해하기

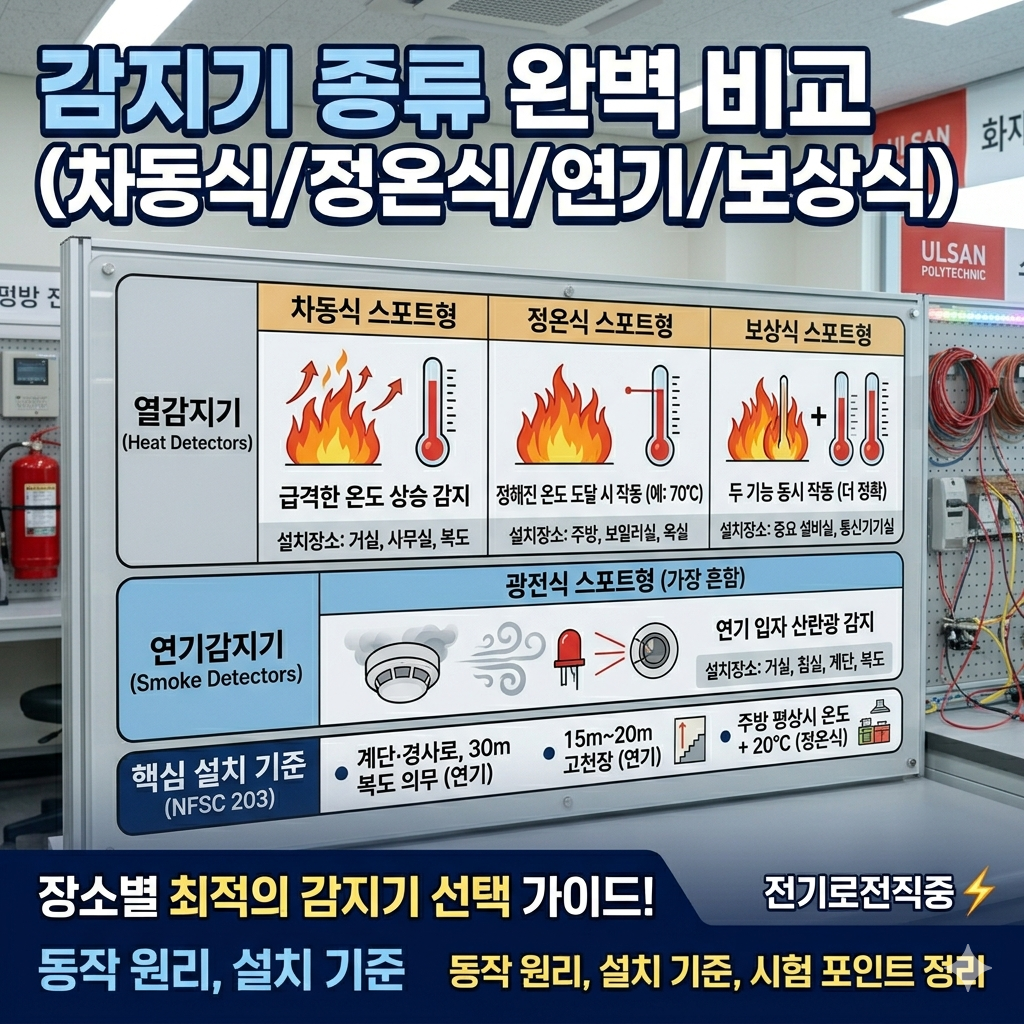

📄  감지기 종류별 차이 (차동식/정온식/연기)



---

안녕하세요, 전기로전직중입니다! ⚡

소방 공부 하다보면 감지기 종류가 생각보다 많아서 처음엔 진짜 뭐가 뭔지 헷갈립니다.

차동식, 정온식, 보상식, 이온화식, 광전식... 이름만 봐서는 도대체 어떻게 다른지 감이 안 오죠.

근데 이걸 외우려고 하면 머리에 안 들어오고, 왜 이렇게 나눠져 있는지 이유를 알면 훨씬 쉽게 정리됩니다.
오늘은 그 이유 중심으로 정리해봤습니다.

---

감지기를 종류로 나누는 기준 — 무엇을 감지하냐

감지기 분류의 첫 번째 기준은 무엇을 감지하느냐입니다.

• 열감지기: 온도 변화를 감지 → 차동식, 정온식, 보상식
• 연기감지기: 연기 농도를 감지 → 이온화식, 광전식
• 불꽃감지기: 불꽃의 자외선·적외선을 감지

오늘은 시험과 현장에서 가장 자주 나오는 열감지기 2종(차동식·정온식) 과 연기감지기 를 집중 정리합니다.

---

차동식 스포트형 감지기 — "온도가 빠르게 오를 때" 작동

작동 원리

차동식은 주위 온도의 상승 속도(변화율) 가 일정 기준 이상이 될 때 작동합니다.

쉽게 말하면, 온도 자체가 높은 게 아니라 온도가 빠르게 올라갈 때 작동하는 감지기입니다.

내부 구조는 공기팽창 원리를 이용합니다:

• 감지기 내부 공기실에 열이 가해짐
• 공기가 팽창하면서 다이아프램(얇은 금속판)을 밀어냄
• 다이아프램이 접점에 닿으면서 화재 신호 발신

단, 완만하게 온도가 올라가는 경우에는 리크구멍(누설구)을 통해
공기가 조금씩 빠져나가기 때문에 일상적인 온도 변화에는 작동하지 않습니다.
이게 오작동 방지 핵심 구조예요.

설치 장소

차동식은 일반적인 실내 환경 이 기본 적용 대상입니다.

• 사무실, 거실, 복도, 창고 등 표준 환경
• 온도 변화가 크지 않고 습기도 없는 곳

차동식이 부적합한 장소 (이게 더 중요!)

• 주방, 보일러실 → 조리·난방으로 평소에도 온도 상승이 빠름 → 오작동 위험
• 욕실, 세탁실 → 수증기로 인한 오작동 가능
• 외기에 면하는 장소 → 바람 등으로 급격한 온도 변화 발생

이 장소들에 차동식을 설치하면 안 되는 이유가 바로 여기 있습니다.

---

정온식 스포트형 감지기 — "특정 온도에 도달하면" 작동

작동 원리

정온식은 주위 온도가 미리 설정된 특정 온도(공칭작동온도)에 도달 하면 작동합니다.

대표적인 내부 구조는 바이메탈 방식입니다:

• 두 종류의 금속(열팽창률이 다른 금속 2장)을 붙여 만든 판
• 온도가 올라가면 두 금속의 팽창률 차이로 판이 휘어짐
• 설정 온도 도달 시 바이메탈이 접점에 닿으면서 화재 신호 발신

공칭작동온도는 60℃, 70℃, 80℃ 등 등급별로 나뉘어 있고,
설치 장소 평상시 최고 온도보다 20℃ 이상 높은 것 을 선택해야 합니다.

설치 장소 — 차동식이 안 되는 곳이 정온식 영역

• 주방: 조리 시 급격한 온도 상승 → 차동식 오작동 우려 → 정온식
• 보일러실: 상시 고온 환경
• 건조실, 살균실: 인위적으로 고온을 유지하는 공간
• 다량의 수증기가 체류하는 곳: 욕실, 세탁실 등

주의사항

정온식은 온도가 설정값에 도달해야 작동하므로,
초기 화재(온도는 안 높지만 연기가 많은 상황)에는 감지가 늦을 수 있습니다.
이게 정온식만으로는 부족한 이유입니다.

---

보상식 스포트형 감지기 — 차동식 + 정온식의 결합

잠깐 보상식도 짚고 넘어갈게요.

보상식은 차동식과 정온식 기능을 모두 내장한 감지기입니다.

• 온도 상승 속도가 빠르면 → 차동식 기능으로 작동
• 상승 속도는 느려도 고온에 도달하면 → 정온식 기능으로 작동

어느 쪽이든 먼저 조건이 충족되면 작동하므로 감지 신뢰성이 높습니다.
단, 가격이 비싸서 일반 사무실보다는 중요 설비실 등에 사용합니다.

---

연기감지기 — 열이 아닌 연기로 화재를 먼저 잡는다

왜 연기감지기가 필요한가

화재 초기에는 불꽃보다 연기가 먼저 발생하는 경우가 많습니다.
특히 훈소(불꽃 없이 서서히 타는 화재)는 온도 상승이 느려서 열감지기로는 초기에 잡기 어렵습니다.

연기감지기는 이런 상황에서 열감지기보다 빠르게 화재를 감지합니다.

광전식 스포트형 (가장 흔한 연기감지기)

작동 원리:

• 감지기 내부에 발광부(LED)와 수광부 배치
• 평상시: 발광부 빛이 직진 → 수광부에 닿지 않음
• 연기 유입 시: 빛이 연기 입자에 산란 → 수광부에 산란광 도달 → 화재 신호

이걸 산란광 방식 이라고 합니다. 지금 천장에 달린 연기감지기 대부분이 이 방식입니다.

광전식 분리형

발광부와 수광부를 멀리 떨어트려 설치하는 방식입니다.

• 발광부에서 수광부로 빛을 쏨
• 연기가 그 사이를 가리면 수광량 감소 → 화재 신호
• 설치 거리: 발광부 ~ 수광부 5m 이상 100m 이하
• 대형 창고, 아트리움, 공장 등 넓고 천장이 높은 공간에 적합

이온화식 (요즘은 거의 안 씀)

방사성 물질(아메리슘-241)을 이용하는 방식으로, 연기 입자가 이온 전류를 방해할 때 작동합니다.
방사성 물질 사용 문제로 신규 설치는 거의 하지 않습니다.

---

연기감지기 의무 설치 장소 — 시험에 자주 출제

NFSC 203 제7조 기준으로, 아래 장소는 반드시 연기감지기를 설치해야 합니다.

• 계단·경사로 (지하층 제외한 11층 이상, 또는 지하층)
• 복도 (30m 이상인 것)
• 엘리베이터 승강로·파이프 피트·덕트
• 천장 높이 15m 이상 20m 미만인 장소
• 다량의 화기를 취급하는 장소

---

감지기 선택 기준 — 장소별 정리

설치 장소적합한 감지기이유

일반 사무실·거실	차동식 스포트형	표준 환경, 급격한 온도 변화 없음
주방·보일러실	정온식 스포트형	조리·난방 열로 차동식 오작동 우려
계단·복도	연기감지기(광전식)	연기 이동 경로, 의무 설치
대형 창고·공장	광전식 분리형	넓은 공간, 스포트형 감지 한계
고천장 공간(15~20m)	연기감지기	열이 천장까지 도달하기 전 연기 먼저 도착

---

핵심 수치 정리

• 정온식 공칭작동온도: 설치 장소 최고 온도보다 20℃ 이상 높은 것 선택
• 광전식 분리형 설치 거리: 5m 이상 100m 이하
• 연기감지기 의무 설치: 복도 30m 이상, 천장 15~20m
• 감지기 벽·보 이격 거리: 0.6m 이상
• 감지기 부착 높이: 일반적으로 4m 미만 (종류에 따라 다름)

---

마무리

감지기 종류가 많은 데는 이유가 있습니다.
장소마다 화재 발생 패턴이 다르고, 그걸 가장 빠르고 정확하게 잡을 수 있는 감지기가 다르기 때문이에요.

차동식 → 일반실, 정온식 → 고온·다습 공간, 연기감지기 → 연기 이동 경로·넓은 공간.
이 조합만 기억해도 설치 장소 문제는 대부분 풀립니다.

소방설비기사·소방시설공사산업기사 준비하시는 분들,
그리고 전기기능사 실기에서 소방 파트 다루시는 분들 모두 도움이 됐으면 합니다!
