안녕하세요, 전기로전직중입니다! ⚡
요즘 학교에서 경보설비시공 수업을 듣고 있는데요. 솔직히 말하면…
처음엔 용어가 너무 많아서 머릿속이 뒤죽박죽이었어요. 😅
**자동화재탐지설비(자탐설비)**는 소방 분야에서 가장 기본이 되는 설비인데,
비전공자 입장에서 처음 보면 "경계구역이 뭐야? P형·R형은 또 뭐가 달라?" 싶거든요.
그래서 오늘은 수업 내용을 정리하면서
자동화재탐지설비의 구성요소부터 수신기 비교, 감지기·발신기 설치기준까지 핵심만 쏙쏙 뽑아서 정리해봤습니다.
소방 관련 자격증 준비하시는 분, 경보설비 시공 공부하시는 분 모두 도움이 됐으면 좋겠어요!
🔥 1. 자동화재탐지설비란? 6가지 구성요소 한번에 정리
자동화재탐지설비는 화재를 자동으로 감지해서 사람에게 알려주는 설비입니다.
아파트, 상가, 공장 어디서든 천장에 달린 동그란 감지기 보셨죠? 그게 자탐설비의 일부예요.
구성요소는 딱 6가지로 기억하세요.
| ① 경계구역 | 화재신호를 발신·수신·제어할 수 있는 구역 단위 |
| ② 수신기 | 감지기·발신기 신호를 받아 화재 발생을 표시·경보 |
| ③ 중계기 | 감지기·발신기 신호를 수신기에 전송하는 중간 장치 |
| ④ 감지기 | 열·연기·불꽃을 자동 감지해 수신기에 신호 발신 |
| ⑤ 발신기 | 사람이 수동으로 버튼 눌러 화재신호 수신기에 발신 |
| ⑥ 시각경보장치 | 청각장애인을 위한 점멸형 시각 경보 장치 |
이 6가지가 유기적으로 연결돼서 작동하는 게 자탐설비의 전체 그림이에요.

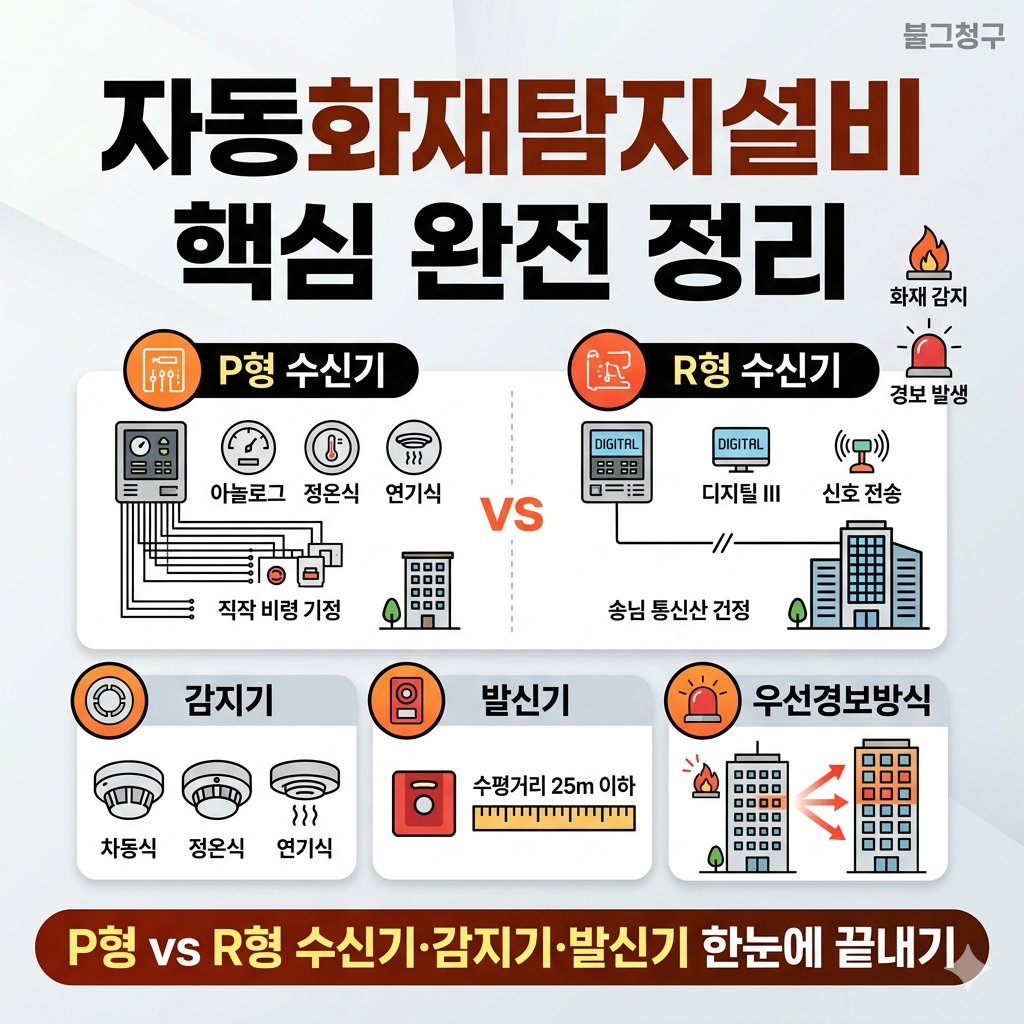

🔥 2. P형 vs R형 수신기 — 진짜 차이가 뭔가요?
이게 시험에도 자주 나오고, 현장에서도 굉장히 중요한 내용이에요.
제가 처음에 제일 헷갈렸던 부분이기도 하고요.
한 줄 요약부터 먼저 드리면:
P형 = 아날로그 접점신호 방식 / R형 = 디지털 통신신호 방식
P형 수신기 특징
- 감지기~수신기 간 각 경계구역마다 독립된 실선 연결
- 신호 방식: 공통신호(접점신호) — ON/OFF 방식
- 경계구역 수가 늘어날수록 전선 가닥 수도 그대로 증가
- 수신반 가격이 저렴하고 유지 관리가 간단
- 설치 대상: 소규모 건물에 적합
R형 수신기 특징
- 감지기~수신기 간 통신선 1~2가닥으로 다수 신호 전송 가능
- 신호 방식: 고유신호(디지털 통신신호) — 각 감지기 고유 ID
- 경계구역이 아무리 많아도 배선 수 거의 증가 없음
- 자기진단 기능 → 신뢰성 높음
- 수신반 가격 고가, 전문 기술 필요
- 설치 대상: 대규모 건물, 경계구역이 많은 곳
P형 vs R형 비교표 (시험 단골!)
| 전송방식 | 공통신호(접점) | 고유신호(통신) |
| 신호의 종류 | 접점신호(ON/OFF) | 디지털 통신신호 |
| 배관배선 | 경계구역마다 실선 증가 | 통신선 1~2가닥으로 해결 |
| 수신반 가격 | 저렴 | 고가 |
| 유지관리 | 간단 | 복잡(전문 기술 필요) |
| 설치대상 | 소규모 건물 | 대규모 건물 |
| 신뢰성 | 상대적으로 낮음 | 높음(자기진단) |
| 신축·증설·변경 | 배선 전체 재공사 | 소프트웨어 수정으로 가능 |
현장에서 대형 복합건물이나 아파트 단지에 R형 수신기가 많이 쓰이는 이유가 바로 여기 있어요.
경계구역이 수십~수백 개인데 전선을 다 따로 뽑으면 관리 자체가 불가능하니까요.
🔥 3. 감지기 종류별 특징 — 어디에 무엇을 쓰나요?
감지기도 종류가 여러 가지인데, 각각 설치 장소의 환경에 따라 맞는 걸 골라야 해요.
차동식 스포트형 감지기
- 정의: 주위 온도가 일정 상승률 이상이 되는 경우 작동
- 작동 원리: 공기팽창(다이아프램)식, 열전대식, 반도체식
- 일반적인 거실, 사무실, 복도 등 표준 환경에 주로 사용
정온식 스포트형 감지기
- 정의: 주위 온도가 일정 온도 이상이 되면 작동
- 작동 원리: 바이메탈식, 반도체식, 가용절연물식
- 설치 장소: 주방·보일러실·건조실·다량의 수증기가 체류하는 곳 → 차동식은 급격한 온도 변화에 오작동할 수 있어서 정온식 사용!
연기감지기
- 이온화식: 방사성 물질(아메리슘 241) → 이온전류 방해 시 작동
- 광전식 스포트형: 연기가 광선을 산란·차단할 때 작동
- 광전식 분리형: 발광부·수광부 분리 구조 → 대형 공간 적합
연기감지기 의무 설치 장소 (NFSC 203 제7조)
- 계단, 경사로, 에스컬레이터 경사로
- 복도 (30m 이상인 경우)
- 엘리베이터 승강로·파이프 피트·덕트
- 천장 높이 15m 이상 20m 미만인 장소
🔥 4. 발신기 설치기준 — 수평거리 25m의 의미
발신기는 우리가 흔히 "빨간 버튼" 이라고 부르는 그 장치예요. 화재 발생 시 사람이 직접 눌러서 수신기에 신호를 보내는 수동 장치죠.
발신기 설치기준 핵심 (NFSC 203 제9조)
- 스위치 높이: 바닥에서 0.8m 이상 1.5m 이하
- 수평거리: 해당 층 각 부분에서 발신기까지 25m 이하
- 위치 표시등: 함 상부에 설치, 부착 지점 10m 이내에서 식별 가능한 적색등
- 표시등 각도: 부착면으로부터 15° 이상 범위에서 식별
발신기 세트(P·B·L) 구성:
- P = 발신기 (Push button)
- B = 경보벨 (Bell)
- L = 표시등 (Lamp)
이 세 가지가 항상 세트로 묶여 있어요. 복도 벽에 빨간 케이스로 달려있는 그거 맞습니다.
🔥 5. 음향장치 경보방식 — 우선경보방식 헷갈리면 여기서 해결!
일제경보방식: 화재 발생 시 건물 전체에 동시에 경보를 발하는 방식
우선경보방식: 층수가 11층(공동주택은 16층) 이상인 건물에서 적용 → 화재 층과 인근 층에만 선별적으로 경보를 발해서 혼란과 대피 혼잡을 방지
| 2층 이상에서 발화 | 발화층 + 직상 4개 층 |
| 1층에서 발화 | 발화층 + 직상 4개 층 + 지하 전층 |
| 지하층에서 발화 | 발화층 + 직상층 + 지하 전층 |
고층 건물에서 전층 경보가 동시에 울리면 계단에 수백 명이 한꺼번에 쏟아져 나오는 2차 사고가 생길 수 있어요.
그래서 우선경보방식으로 유도하는 겁니다. 실무적으로 정말 중요한 개념이에요.
🔥 6. 배선기준 — 내화배선 vs 내열배선 언제 쓰나요?
자탐설비 배선도 그냥 아무 전선 쓰는 게 아니에요. 화재 시에도 끊어지지 않아야 설비가 작동하거든요.
| 전원회로 배선 | 내화배선 필수 |
| 감지기 회로 배선 | 내화 또는 내열배선 |
| 기타 배선 | 내화 또는 내열배선 |
내화배선 공사방법
- 금속관 공사
- 2종 금속제 가요전선관 공사
- 합성수지관 공사 (두께 2mm 이상)
- 케이블 공사 (불연성 덕트)
내열배선 사용 전선 예시
- HIV (내열 비닐 절연전선)
- 450/750V 저독성 난연가교 폴리올레핀 절연전선
또 하나 중요한 수치: 감지기 회로 전로 저항은 50Ω 이하, 배선 끝단 감지기 정격전압의 80% 이상 유지해야 합니다.
📝 핵심 수치 모아보기 (시험·현장 필수 암기!)
공부하면서 수치가 제일 헷갈리더라고요. 한 곳에 모아봤습니다.
- 수신기·발신기 스위치 높이: 0.8m 이상 ~ 1.5m 이하
- 발신기·음향장치 수평거리: 25m 이하
- 발신기 표시등 식별 거리: 10m 이내 (15° 이상 범위)
- 음향장치 음량: 중심 1m 거리에서 90dB 이상
- 음향장치 정격전압: 80% 전압에서도 음향 발할 것
- 감지기 회로 전로 저항: 50Ω 이하
- 감지기 감지기 이격 거리 (벽·보): 0.6m 이상
- 연기감지기 보행거리: 복도 30m마다 1개 이상
🏁 마무리 — 자탐설비, 이제 좀 보이시나요?
처음엔 이 모든 게 그냥 외워야 할 숫자와 용어의 덩어리처럼 느껴졌는데요.
막상 하나씩 "왜 이렇게 됐지?"를 생각하면서 보니까 이유가 다 있더라고요.
P형과 R형의 차이도, 우선경보방식의 층 기준도, 배선에 내화가 필요한 이유도 —
전부 화재 상황에서 인명 피해를 최소화하려는 설계 의도가 담겨 있어요.
비전공자 입장에서 처음에는 막막했지만, 이렇게 이유를 알고 나니 훨씬 머릿속에 오래 남는 것 같습니다.
소방시설공사산업기사, 소방설비기사 준비하시는 분들은 물론이고,
전기기능사·전기산업기사 공부하시는 분들도 경보설비 파트는 꼭 한 번 정리해두시면 좋아요.
이 글이 도움이 됐다면 구독이나 댓글 남겨주세요! 😊
공부하다 모르는 거 있으면 댓글에 물어봐도 됩니다. 같이 공부해요!
