안녕하세요! 울산 폴리텍 석유화학전기과 비전공자 학생입니다. ⚡️
3차 추가 입학으로 남들보다 조금 늦게 시작했지만, 오히려 그래서 더 간절한 마음으로 학교 생활에 임하게 되는 것 같습니다. 오늘도 오전·오후 나눠서 꽉 찬 하루를 보냈는데요. 이론부터 실무까지 정신없었던 오늘의 기록을 남겨봅니다.
📋 오전 — 원가 산출 및 공사비 내역서 작성 문제풀이
오전에는 공사비 내역서 작성 관련 문제를 집중적으로 풀었습니다. 나중에 현장에서 에너지 효율 최적화나 비용 관리를 할 때 기초가 되는 아주 중요한 지식들이더라고요.
💡 오늘 학습한 핵심 포인트!
- 공사비의 구성: 재료비(직접+간접), 노무비(직접+간접), 경비(보험료, 일반관리비 등)로 이루어집니다.
- 노무비 기준: 기본급은 시중 노임 단가 기준이며, 대한건설협회에서 매년 2회 공표합니다.
- 암기 필수: 이윤은 재료비+노무비+경비 합계의 15%를 초과할 수 없습니다. (시험 단골 출제!)
- 시방서 작성 순서 (정답률 UP!):
- 설계도서 우선순위(A) → 공사 시방서 작성(D) → 특기 사항 기재(B) → 상호 검토(C) → 표준 시방서 작성(E)
- Tip: 도면 보고 뼈대 잡고, 특기 사항 채운 뒤 서로 맞춰보는 흐름으로 이해하면 쉽습니다!

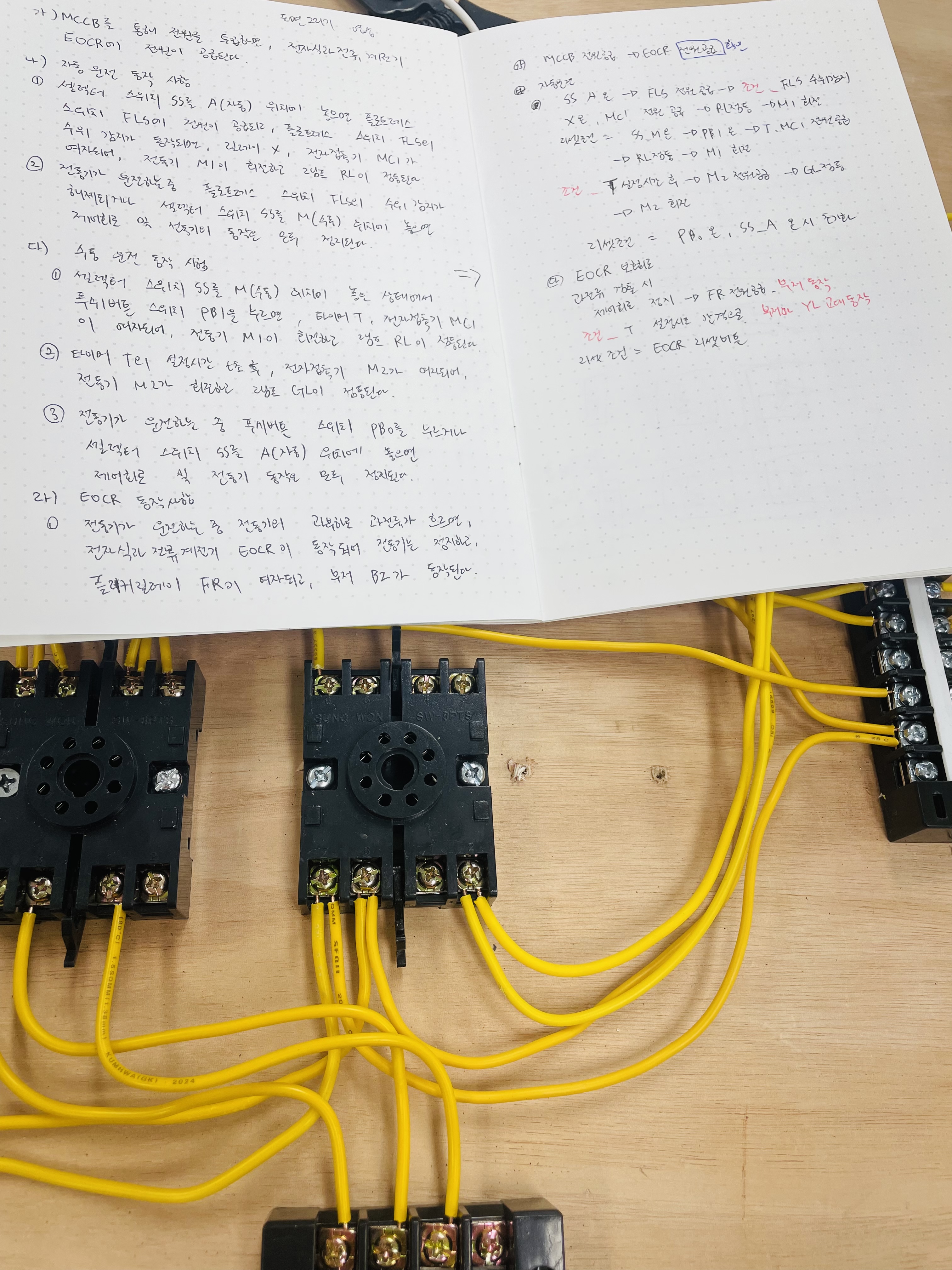

⚡️ 오후 — 시퀀스 회로 오작동 찾기 + 도면 그리기 실전
오후에는 전기기능사 실기의 꽃이라 불리는 도면 그리기 연습을 했습니다. 단순히 선을 긋는 게 아니라, 회로가 왜 오작동하는지 원인을 찾는 게 핵심이었습니다.
1. 동작 사항 분석 (오작동 해결의 열쇠)
교수님 말씀대로 도면을 그리기 전, 동작 흐름 3단계를 먼저 머릿속에 넣었습니다.
- ① 자동운전(A): MCCB 전원 투입 → 셀렉터 스위치 SS를 A(자동) 위치로 → FLS 전원 공급 → 전동기 M1 기동 → 타이머 T1 후 M2 기동 및 램프 점등.
- ② 수동운전(M): SS를 M(수동)으로 → PB1 누르면 타이머와 MC1 여자 → M1 기동 후 설정 시간 지나면 M2 기동.
- ③ EOCR 보호 회로: 과전류 발생 → EOCR 동작 → 플리커 릴레이(FR) 여자 → 제어부 전체 정지 및 부저(BZ)·램프 교대 동작으로 위험 알림
2. 직접 해보며 느낀 점 도면 그리기가 단순히 선 긋기 연습이 아니라는 걸 오늘 제대로 체감했습니다. 동작 순서를 완벽히 이해해야 도면이 자연스럽게 따라온다는 교수님 말씀이 이제야 무슨 뜻인지 알겠더라고요. 특히 EOCR 보호 회로 부분은 오작동 시 가장 먼저 확인해야 할 포인트라는 걸 직접 정리하며 머릿속에 각인시켰습니다. 📒
🎯 오늘을 마치며
3차 추가 입학으로 시작해 요즘 전기기능사 필기 기출문제를 붙잡고 있는데, 사실 쉽지는 않습니다. 쏟아지는 이론과 복잡한 계산 문제를 볼 때마다 "할 게 너무 많다"는 생각에 한숨이 나오기도 해요. 😭
하지만 오늘 본 복잡한 회로도와 설비들을 보며 마음을 다잡습니다. 이게 앞으로 제가 책임져야 할 실무 현장이니까요. 이제 필기시험까지 딱 9일 남았네요. 늦게 시작한 만큼 남들보다 두 배, 세 배로 빡세게 달려보겠습니다. 늦깎이 대학생의 도전, 끝까지 지켜봐 주세요! 💪
