전기기능사 실기 3번 부저 울린 진짜 이유 — EOCR 단자 번호 하나 차이

안녕하세요, 전기로전직중입니다! ⚡

오늘은 진짜 알찬 하루였어요. 오전에는 계장 수업으로 공정회로도 보면서 AI·AO·DI·DO 위치 파악하고,
오후 2시부터는 전기기능사 실기 3번 배관 완료 후 작동 테스트까지 끝냈거든요.

근데 작동 테스트에서 제 실수로 부저가 울리는 해프닝이 있었어요 😅 그 과정도 다 솔직하게 써볼게요.
비전공자로 전직하는 과정이 어떻게 흘러가는지, 실수도 포함해서 기록해두는 게 나중에 더 도움이 된다고 생각하거든요.

---

오전 수업 — 공정회로도로 보는 계장 AI·AO·DI·DO

AI·AO·DI·DO가 뭔데요?

비전공자 입장에서 처음 들으면 그냥 알파벳 조합처럼 들리는데요. 간단하게 정리하면 이렇습니다.

약어영어 풀네임한마디 설명

AI	Analog Input	온도·압력·유량 같은 연속 신호를 받아들이는 쪽
AO	Analog Output	컨트롤 밸브·인버터 같은 설비에 연속 신호를 내보내는 쪽
DI	Digital Input	스위치 ON/OFF처럼 on·off 2가지 신호를 받는 쪽
DO	Digital Output	펌프 기동·정지처럼 ON/OFF 명령을 내보내는 쪽

한마디로 A = 아날로그(연속), D = 디지털(on/off), I = Input(들어오는), O = Output(나가는) 이렇게 외우면 됩니다.

---

공정회로도에서 어디에 위치해 있나?

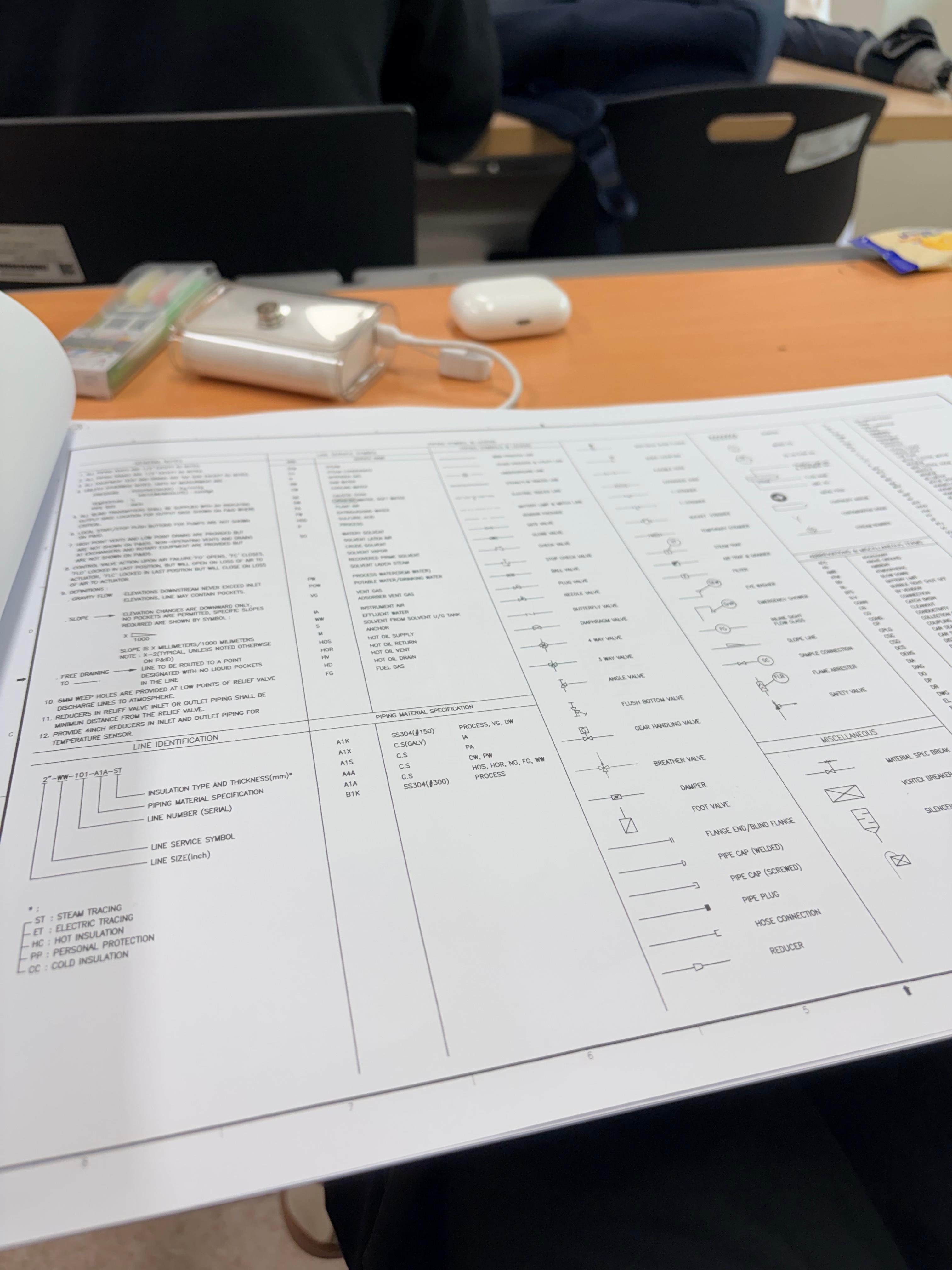

오늘 수업에서 실제 공정회로도(P&ID) 범례 도면을 보면서 각 신호가 어디서 들어오고 나가는지를 확인했어요.

AI (Analog Input) 는 현장의 센서들이 신호를 보내는 지점에 있어요.

• 온도계(TT), 압력계(PT), 유량계(FT) 등 트랜스미터에서 DCS/PCS로 들어오는 신호들이 전부 AI예요.
• 4~20mA 전류 신호로 들어오는 게 일반적이고요.

AO (Analog Output) 는 DCS가 현장 설비를 제어하는 명령을 내보내는 지점이에요.

• 예를 들어 컨트롤 밸브(CV) 개도율 조절이 대표적이에요. "50% 열어라" 같은 신호를 보내는 거죠.

DI (Digital Input) 는 현장에서 단순 상태값이 들어오는 지점이에요.

• 밸브 열림/닫힘 상태, 모터 운전/정지 상태, 알람 발생 여부 같은 것들이요.

DO (Digital Output) 는 DCS가 현장 기기에 ON/OFF 명령을 내리는 지점이에요.

• 펌프 기동 명령, 차단 밸브 열기/닫기 명령 같은 것들이에요.

  ※ 같이보면 좋은자료

2026.04.16 - [폴리텍 실습 일지] - 비전공자도 이해하는 계장 DCS·PCS 차이 핵심정리 — C300 컨트롤러 및 실습 후기 (4~20mA까지 완벽 이해)

비전공자도 이해하는 계장 DCS·PCS 차이 핵심정리 — C300 컨트롤러 및 실습 후기 (4~20mA까지 완벽



---

몇 개소에서 들어오고 나가는지도 봤어요

오늘 수업의 핵심 포인트 중 하나가 공정회로도에서 각 포인트마다 AI/AO/DI/DO가 몇 개씩 연결되는지 직접 세는 작업이었어요.

한 공정 루프에서도 생각보다 신호 포인트가 엄청 많거든요. 센서 하나에서 AI 1개, 컨트롤 밸브 하나에 AO 1개 + DI 2개(열림/닫힘 피드백) + DO 1개(명령) 이런 식으로 연결되는 경우도 있어요.

이걸 직접 도면 보면서 세다 보니까 "아 계장이 이렇게 촘촘하게 연결되어 있구나" 실감이 났어요. 단순히 암기가 아니라 도면에서 실제로 찾아보는 게 훨씬 이해가 잘 됩니다.

---

오후 실습 — 전기기능사 실기 3번, 드디어 작동테스트 완료!

여기까지 온 과정

• 저번 시간: 시퀀스 배선까지 완료
• 오늘: 배관 완료 후 → 작동 테스트

드디어 3번 과제 마무리 단계까지 온 거예요! 근데 여기서 제가 살짝 사고를 쳤습니다... 😅

---

EOCR 번호 실수 — 부저가 울린 이유

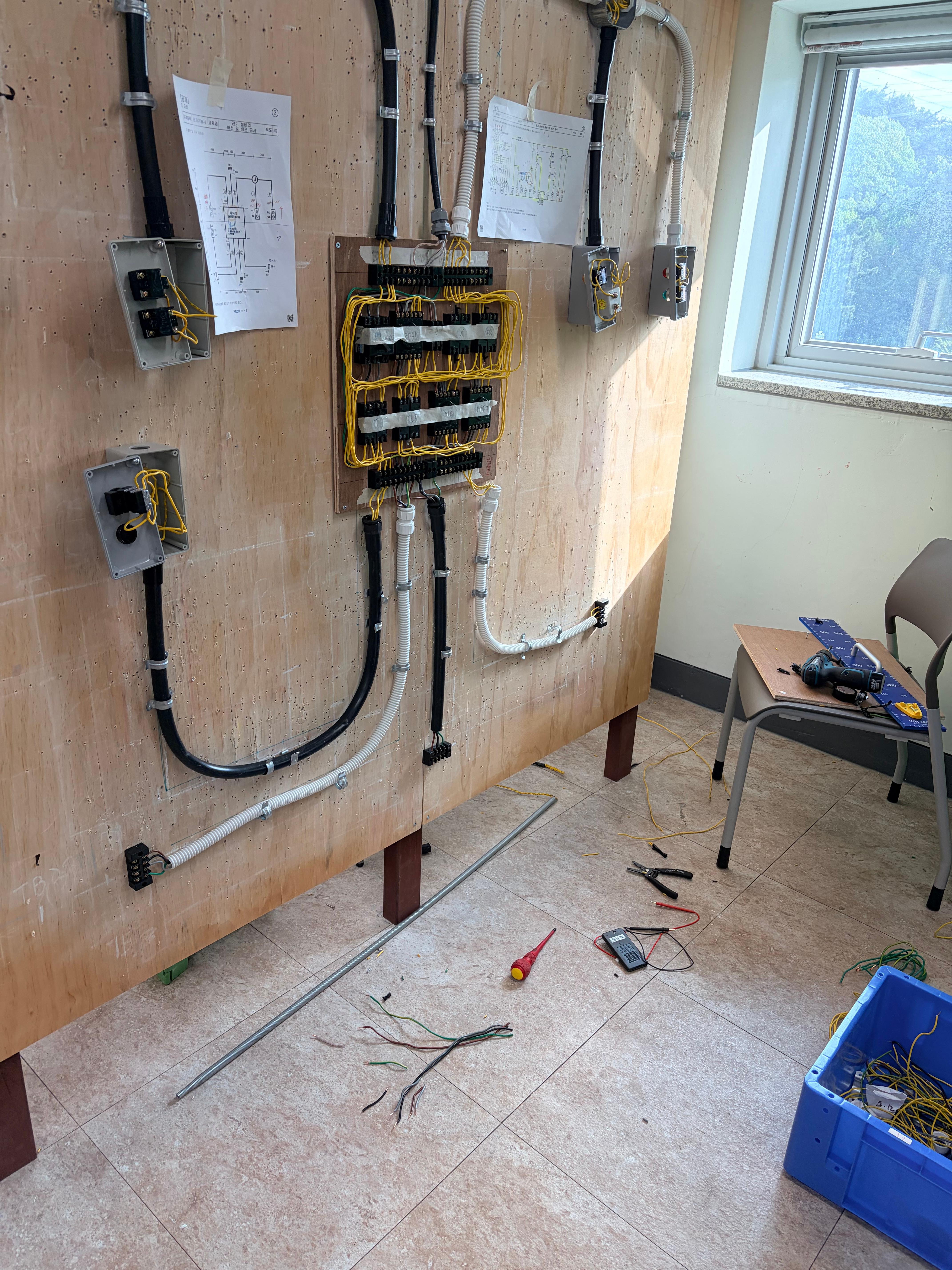

작동 테스트를 시작하자마자 부저가 울렸어요.

순간 "뭐가 잘못됐지?" 싶었는데, 교수님이랑 같이 원인 파악에 들어갔습니다.

원인 찾는 과정:

1. 교수님이 "EOCR 쪽 확인해보자" 하셔서 같이 확인
2. 벨 테스터기로 EOCR 자체 이상 여부 점검 → 이상 없음
3. 그럼 배선 쪽 문제? → 번호 매긴 것 다시 확인

범인은... 제가 매긴 번호였어요 😭

EOCR에서 10번 단자에서 바로 A접점·B접점으로 넘어가야 했는데, 제가 실수로 11번으로 번호를 매겨버린 거예요.

결과적으로 회로가 의도한 대로 연결이 안 되니까 작동 순간 EOCR이 오작동 신호를 보낸 것처럼 부저가 울린 거였죠.
바로 11번에 물려있는 단자 제거후 회로 재정검후에 다시 작동하니 정상!! 작동 하였어요.
(공통선으로 쓰면안되는걸 써버린거죠)

---

이 실수에서 배운 것

비전공자 입장에서 이게 엄청난 교훈이었어요.

단자 번호 하나 차이가 회로 전체를 흔들 수 있다는 것.

하드웨어 자체는 멀쩡했어요. 벨 테스터기로 체크해도 이상 없었고,
배선도 겉보기엔 문제없어 보였어요. 근데 번호 하나 틀렸더니 실제 동작에서 바로 티가 났습니다.

실기 시험장 가면 시간 압박에 긴장까지 더해지잖아요.
번호 매기는 것만큼은 두 번 세 번 확인하는 습관을 반드시 들여야겠다고 다짐했어요.

---

EOCR 접점 구조 다시 정리 (헷갈리는 분들을 위해)

EOCR(전자식 과전류 계전기)의 접점 구조를 다시 한번 정리해 드릴게요.

EOCR 주요 단자:

• 전원 단자: R, S, T (3상 전원 입력)
• 과전류 감지 출력: A접점(NO), B접점(NC)
• 리셋: RESET 버튼 또는 단자

정상 상태에서는 B접점(NC)이 닫혀 있어서 회로가 유지되고, 과전류 감지 시 B접점이 열리면서 회로가 끊기는 구조예요.

저처럼 10번에서 바로 A·B접점으로 가야 하는데 11번으로 잘못 넣으면, 연결 자체가 틀리니까 당연히 오작동이 나오겠죠.

※ 같이보면 좋은자료

2026.03.27 - [폴리텍 실습 일지] - 전기기능사 실기 초보 필독! 8핀 소켓(T, FLS)과 PB 접점 기초 잡기

전기기능사 실기 초보 필독! 8핀 소켓(T, FLS)과 PB 접점 기초 잡기



---

왼쪽 도면 번호매김에 잘못된점 지적.

오늘 하루 정리

구분내용

오전	공정회로도 기반 AI·AO·DI·DO 위치 및 신호 포인트 수량 파악
오후	전기기능사 실기 3번 배관 완료 + 작동 테스트 완료
실수	EOCR 단자 번호 10→11 오기재로 부저 울림
교훈	단자 번호는 반드시 두 번 확인, 하드웨어 이상 없으면 번호부터 의심

---

마무리하며

오늘은 오전에 계장 이론으로 머리 풀고, 오후에 실기로 손 풀고, 거기다가 실수까지 한 번 크게 했던 날이에요 😂

근데 솔직히 이런 실수를 지금 실습에서 경험하는 게 훨씬 낫죠. 실기 시험장에서 부저 울리면 멘탈이 흔들리거든요.
지금 실수하고, 지금 고치고, 지금 기억하는 거예요.

비전공자로 전직하는 길이 쉽진 않지만, 이렇게 하루하루 쌓이는 게 나중에 다 재산이 된다고 믿으면서 가고 있습니다.
같이 공부하는 분들, 오늘도 수고 많으셨어요! 💪

이런 실습 후기나 계장 관련 내용이 도움이 되셨다면 구독과 댓글 부탁드려요!
매일은 아니더라도 꾸준히 기록하고 있으니 함께해 주세요 😊

---
