소방 수신기 배선 방법 총정리 – 감지기·경종 실제 작동까지 해봤습니다 (실기 필수)

소방 수신기 배선 실습 도전기 – 감지기부터 경종까지, 오늘은 반만 성공했다

안녕하세요, 전기로전직중입니다! ⚡

오늘은 진짜 밀도 높은 하루였어요. 오전엔 소방 관련 문제 풀이, 오후엔 직접 소방 설비 배선 실습.
거기다 실기 시험 대비 터널압착 연습까지 했습니다.

소방 설비 하면 왠지 소방관이나 전기 전공자만 하는 거 아닌가 싶었는데,
폴리텍 수업에서 직접 손으로 만지고 연결하면서 조금씩 실체가 잡히는 느낌이에요.

---

오전 수업 – 소방 설비 문제 풀이 (과제 복습)

오늘 오전은 이전에 과제로 풀어온 소방 문제들을 함께 리뷰하는 시간이었어요.

다뤘던 내용은 크게 이 다섯 가지입니다:

• 소방 수신기 – 감지기 신호를 받아서 경보를 울리는 두뇌 역할
• 발신기 – 사람이 직접 누르는 비상 버튼
• 감지기 – 열이나 연기를 자동으로 감지
• 비상등 – 정전 시 대피 경로 안내
• 경종 – 경보음을 울리는 장치

이 구성은 실제 소방 자동화 설비의 기본 구조 그대로예요.
과제로 한 번 정리했었는데, 오늘 문제 풀이로 다시 다지니까 헷갈렸던 부분이 좀 더 선명해지더라고요.

특히 수신기와 감지기 사이의 신호 흐름, 발신기의 접점 동작 원리가 자꾸 헷갈렸는데 오늘 풀이 시간 덕분에 확실히 정리됐습니다.

---

오후 실습 – 소방 설비 배선 도전, 그런데 변수가 생겼다

오후는 실습 시간이었어요.

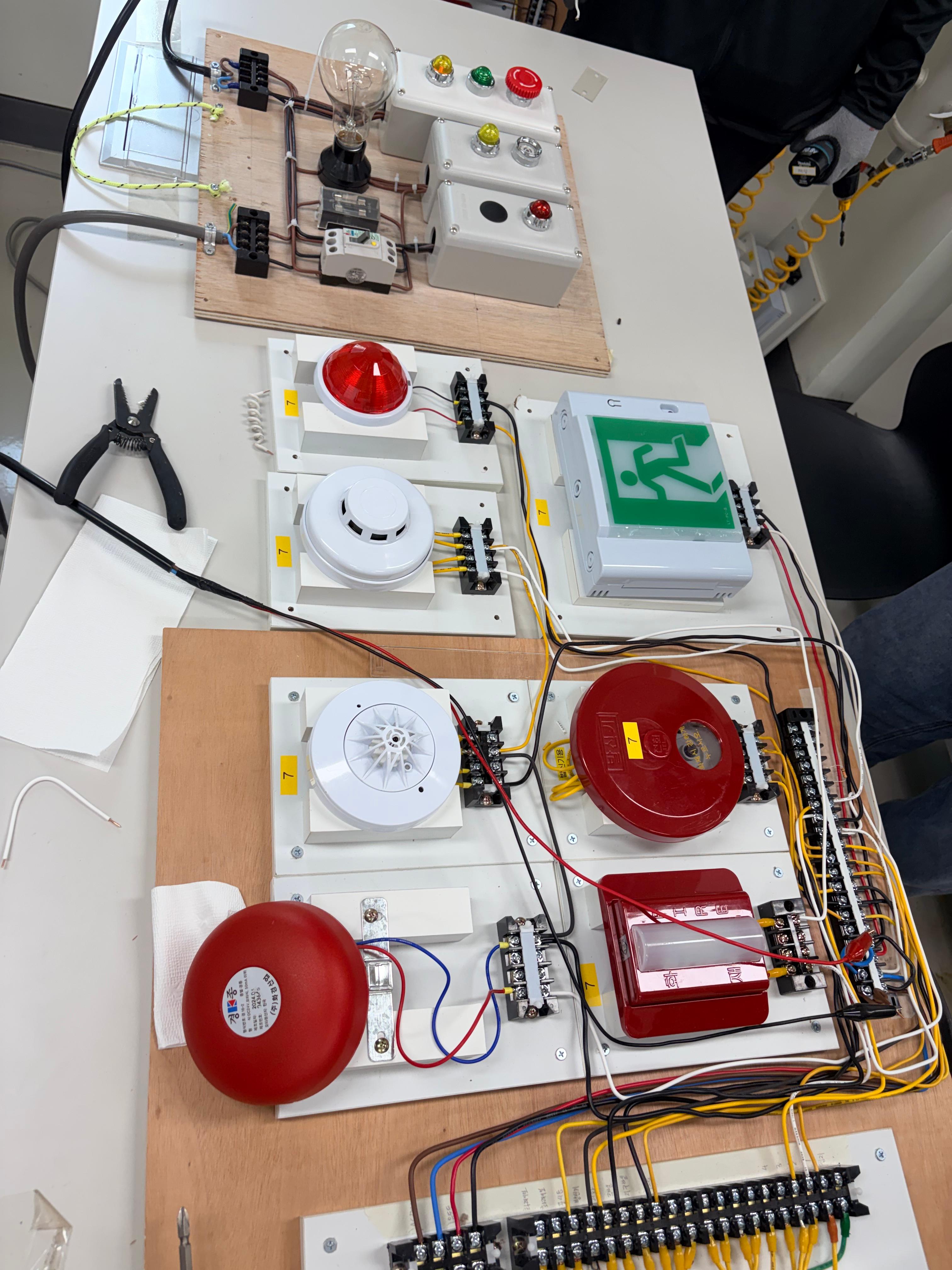

실습 구성

오늘 연결한 소방 설비 구성은 이렇습니다:

장치수량역할

소방 수신기	1	전체 신호 수집 및 제어
발신기	1	수동 비상 발신
감지기	2	자동 감지 (연기/열)
비상등	1	대피로 표시
경종	1	경보 출력

배선하다가 막힌 이유

전선 작업을 하면서 이상한 점을 발견했어요.

수신기 내부 배선이 이전 작업자가 자신에게 편한 방식으로 임의로 연결해놓은 상태였거든요.
정석적인 배선 방식이 아니다 보니, 도면대로 따라가도 뭔가 계속 맞지 않는 느낌이었어요.

비전공자 입장에서는 "내가 틀린 건가?" 싶어서 더 혼란스러웠어요 ㅠㅠ 알고 보니 장비 자체가 이미 꼬여있던 거였습니다.

오늘 작동 확인은 다른 팀원 꺼로

시간이 촉박하기도 했고, 수신기 내부 배선 문제를 당일에 다 해결하기는 어려운 상황이었어요.
결국 오늘 작동 확인은 다른 팀원의 실습 장비로 진행했고, 수신기-발신기-감지기-비상등-경종이
실제로 연동되어 경종이 울리는 것까지 눈으로 확인했습니다.

직접 내 손으로 완성한 건 아니었지만, 전체 시스템이 어떻게 동작하는지 흐름을 눈으로 본 것
만으로도 충분히 의미 있는 시간이었어요.

오늘은 여기까지, 다음을 기약하며

시간 관계상 오늘은 배선을 전부 풀어놓은 상태로 마무리했어요.
다음 실습 때 수신기 내부 배선부터 다시 정리해서 직접 작동까지 완성하는 게 목표입니다.

---

터널압착 연습 – 실기 시험 대비 주회로 배선

실습이 끝난 후에는 소방 실기 시험 대비를 위한 연습을 따로 했어요.

터널압착이란?

터널압착은 전선 끝에 터널형 압착 단자를 끼워 넣어 압착기로 고정하는 방법이에요. 주회로처럼 굵은 전선을 사용하는 경우, 단순히 단자에 감는 것보다 접속 신뢰성과 안전성이 훨씬 높아집니다.

실기 시험에서는 주회로 배선에 아래 두 가지를 함께 적용해야 한다고 하셨어요:

• ✅ 터널압착 단자 사용
• ✅ 고무 튜브 삽입 (절연 보호용)

처음 해봤는데... 솔직히 쉽지 않았습니다

압착기가 생각보다 크고 묵직해서, 힘 조절을 어떻게 해야 할지 감이 안 잡혔어요.

• 너무 세게 쥐면 단자가 찌그러지고
• 약하게 누르면 고정이 안 되고

제대로 눌리는 감각을 익히는 게 포인트인 것 같은데, 아직 손에 안 익어서 작업 속도가 너무 느렸어요 ㅠㅠ

옆에서 잘 하시는 분들 보면 착착착 넘어가는데 저는 한 개 하는 데 한참 걸린 느낌...
빠른 시일 내에 연습을 더 해야겠다는 걸 확실히 느꼈습니다.

---

오늘 실습에서 배운 핵심 정리

• 소방 설비(수신기-발신기-감지기-비상등-경종)의 기본 구성과 신호 흐름 이해
• 이전 작업자의 임의 배선으로 인해 내 장비는 오늘 작동 확인 못함 → 다음 실습 때 재도전
• 다른 팀원 장비로 전체 시스템 작동 흐름 눈으로 직접 확인 완료
• 실기 시험 주회로 배선: 터널압착 단자 + 고무 튜브 필수 적용
• 압착기 사용 숙련도가 실기 속도에 직결됨 → 반복 연습이 핵심

---

마무리하며

오늘 하루 오전 문제 풀이에 오후 실습, 거기다 실기 연습까지 꽤 빽빽한 하루였지만 그만큼 느낀 게 많았어요.

내 장비가 이전 작업자 때문에 꼬여있던 건 좀 억울하긴 했지만 오히려 덕분에
수신기 내부 배선이 얼마나 중요한지 몸으로 배운 것 같아요.

다음 실습 때는 꼭 직접 완성해서 경종 울리는 거 확인하겠습니다!
터널압착도 연습 더 해서 손에 익혀야 할 것 같습니다.  💪

📌 같은 실기 준비 중이신 분 있으시면 댓글로 같이 정보 공유해요!
이 블로그 구독하시면 폴리텍 전기과 실습 일지 계속 올라옵니다 😊
