PID 제어 원리 쉽게 이해하기 — SP·PV·OP·AUTO·MAN 계장 기초 정리



---

PID 제어 완벽 정리 | 비전공자도 이해되는 SP·OP·AUTO·MAN 개념 + 실습 후기

안녕하세요, 전기로전직중입니다. ⚡

“PID 제어가 뭔지 오늘 처음 제대로 이해했습니다.”

오전엔 PID 제어 원리 계장 이론으로 SP·PV·OP·AUTO/MAN 개념을 배우고,
오후엔 공정 컴퓨터로 모의 펌프를 조작하는 시뮬레이션 실습을 통해
PID가 어떻게 움직이는지 눈으로 확인했어요.

비전공자 기준으로 최대한 쉽게 정리해보겠습니다. ⚡

---

📌 PID 제어 원리란? (비전공자 기준 쉽게 설명)

PID 제어의 정의

수업 슬라이드에 딱 이렇게 나와 있었어요.

목표치(Set Point)를 현재치(Process Value)와 비교하여 그 편차를 가지고
비례·적분·미분을 이용하여 출력치(Output)를 제어하는 algorithm

말이 좀 어렵죠? 쉽게 풀면 이렇습니다.

내가 원하는 값(SP) 과 지금 실제 값(PV) 이 다를 때, 그 차이를 줄이기 위해 자동으로 조정해주는 제어 방식이에요.

예를 들어서, 파이프로 흐르는 유량을 50%로 맞추고 싶다고 해봐요.
근데 지금 실제로 30%밖에 안 흐르고 있으면?
PID 컨트롤러가 그 차이를 계산해서 밸브를 더 열라는 신호를 보냅니다.
결국 PID 제어 원리는 SP(목표값)와 PV(현재값)의 차이를 계산해서 자동으로 OP를 조절하는 자동제어 방식입니다.

현장에서 PID가 쓰이는 실제 흐름

수업에서 보여준 도면 기준으로 설명하면 이렇습니다.

• FIT 101 → 현장에 있는 유량 측정기 (Flow Indicator Transmitter)
• FIC 101 → 유량 제어기. PID 연산이 여기서 일어납니다
• FCV 101 → 실제로 움직이는 밸브 (Flow Control Valve)
  이런 구조가 실제 플랜트 계장 현장에서 사용하는 기본적인 공정 제어 방식이라고 합니다.

흐름 순서:

1. FIT 101이 유량(PV)을 4~20mA 신호로 전송.
2. 신호가 HLAI IOM을 거쳐 C300 Controller 안으로 들어옴.
3. C300 컨트롤러 내부에서 AI → DACA → PID 순서로 연산이 진행되며, 이것이 DCS 시스템 기반 공정 자동화의 핵심.
4. PID 연산 결과(OP)가 AO → AO IOM → FCV 101(밸브)로 출력.
5. 밸브가 열리고 닫히면서 유량을 목표치에 맞춤.

비전공자 입장에서 이걸 처음 봤을 때 제일 인상 깊었던 건,
이 모든 과정이 4~20mA라는 전류 신호 하나로 연결된다는 거였어요.
전기가 얼마나 현장 곳곳에 연결되어 있는지 새삼 느꼈습니다.

---

📌 📌 PID 제어 내부 동작 구조 (PV·SP·OP 흐름)

PID 블록 내부가 어떻게 구성되는지 배웠어요.

처음엔 화살표 엄청 많고 영어 약어 투성이라 멘붕이었는데...
하나씩 뜯어보면 그렇게 복잡하지 않더라고요.

PV 처리 흐름

• PVRAW → 센서에서 온 날 것의 신호
• PVCHAR → 신호를 실제 공정 단위로 변환 (예: mA → %)
• RANGE CHECKING → 신호가 정상 범위인지 확인
• ALARM DETECTION → 이상값 감지 시 알람 발생

이 과정을 거친 후 PV 값이 PID 블록 안으로 들어갑니다.

PID 제어 모드 3가지

이게 오늘 실습에서도 직접 써봐서 진짜 중요한 부분이에요.

모드설명

MAN (Manual)	운전자가 직접 OP값을 손으로 조정
AUTO	SP를 입력하면 PID가 SP와 PV의 오차를 계산해서 자동으로 OP를 조절 해서 조정
CAS (Cascade)	다른 PID의 출력을 이 PID의 SP로 사용 (고급 제어)

오늘 실습에서 MAN → AUTO 전환을 직접 해봤는데, 이게 생각보다 신기했어요. 나중에 설명할게요.

OP 출력 처리

• REVERSE / DIRECT → 출력 방향 설정
  • REVERSE: PV가 올라가면 OP는 내려감 (일반적인 경우)
  • DIRECT: PV가 올라가면 OP도 올라감
    ※ 예를 들어 냉각 제어처럼 PV가 올라가면 밸브를 더 열어야 하는 경우는 DIRECT,
    반대로 PV가 올라가면 밸브를 닫아야 하는 경우는 REVERSE를 사용합니다.
• OPCHAR → 출력 특성 보정

---

📌 PID Split Valve (스플릿 밸브)

세 번째 슬라이드는 Split Valve 제어였습니다.
이게 좀 신선한 개념이었어요.

스플릿 밸브가 뭐냐면

밸브 하나로 제어가 어려운 경우에 A, B 두 개의 밸브를 나눠서 제어하는 방식입니다.

OP 신호(4~20mA)를 구간별로 쪼개서 각 밸브에 할당해요.

예시 (첫 번째 그래프 기준):

• 4~12mA 구간: 밸브 A가 100% → 0% 로 닫힘
• 12~20mA 구간: 밸브 B가 0% → 100% 로 열림

왜 이렇게 쓰냐면? 예를 들어 탱크 액위를 제어할 때,
공급 밸브(A)와 배출 밸브(B)를 동시에 쓰는 경우처럼 서로 반대 역할을 하는 밸브를 하나의 신호로 제어할 수 있거든요.

수업에서 P&ID 기호로 LIT 101(액위 송신기) → LIC 101(액위 제어기) → LCV 101A / LCV 101B 두 개 밸브로 연결된 그림을 봤을 때, 현장에서 실제로 이런 구성이 쓰이는구나 싶었습니다.

ATO vs ATC (밸브 동작 방식)

슬라이드 하단에 두 가지 밸브 타입이 나왔는데, 이것도 중요해요.

• ATO (Air-to-Open) = Fail-Closed (FC): 공기 신호가 들어와야 밸브가 열림. 공기 없으면 닫힘 → 안전 중요 라인에 사용
• ATC (Air-to-Close) = Fail-Open (FO): 공기 신호가 들어오면 밸브가 닫힘. 공기 없으면 열림 → 냉각수처럼 흐름이 끊기면 안 되는 라인에 사용

현장에서 정전이나 에어 공급 중단 같은 비상상황이 생겼을 때 밸브가 어떻게 동작하느냐,
이게 안전과 직결되는 설계 포인트라는 걸 배웠어요.

---

📌 오후 계장 실기 | 컴퓨터로 모의 펌프 돌려봤습니다

이론 배우고 오후에 바로 실습으로 이어졌는데, 이게 진짜 재밌었어요.

오늘은 실제 펌프를 직접 건드린 게 아니라 공정 컴퓨터로 모의 펌프를 조작하는 시뮬레이션 실습이었습니다.
교수님 말씀으로는 나중에 실습이 더 진행되면 진짜 펌프를 직접 돌려볼 수 있다고 하셨어요.
그게 더 기대되긴 하는데, 오늘 컴퓨터 화면에서만 봐도 충분히 신기하고 재밌었습니다.

오늘 실습에서 직접 해본 것들

• 모의 펌프 기동: 공정 컴퓨터 화면에서 펌프를 ON/OFF 조작
• MAN 모드 조작: OP 값을 손으로 직접 올리고 내리면서 밸브 개도 변화 확인
• AUTO 모드 전환: SP(목표값) 입력 후 PID가 자동으로 맞춰가는 과정 관찰
• 알람 설정: 공정값 상한/하한 알람 직접 설정해보기

특히 MAN에서 AUTO로 전환할 때가 인상적이었어요.
내가 수동으로 OP를 30%쯤 맞춰놓고, SP는 50%로 설정한 다음에 AUTO로 전환하니까,
PID가 자동으로 OP를 올리면서 실제 PV가 50%로 수렴해가더라고요.

이론으로만 보던 걸 눈으로 보니까 "아 이게 PID 제어구나" 하고 딱 꽂히는 느낌이었습니다.

공정 컴퓨터 화면에서 PV, SP, OP 값이 실시간으로 바뀌는 걸 보면서,
이게 실제 석유화학 현장에서 24시간 돌아가고 있다는 게 새삼 신기하고 멋있기도 했어요.
나중에 내가 이런 걸 다루는 직종에서 일할 수 있겠다 싶으니까 공부할 맛이 나더라고요.

---

📌 오후 2시~ | 전기기능사 실기 시퀀스 배선 계속

계장 실습 끝나고 오후엔 전기기능사 실기 배선으로 넘어갔어요.

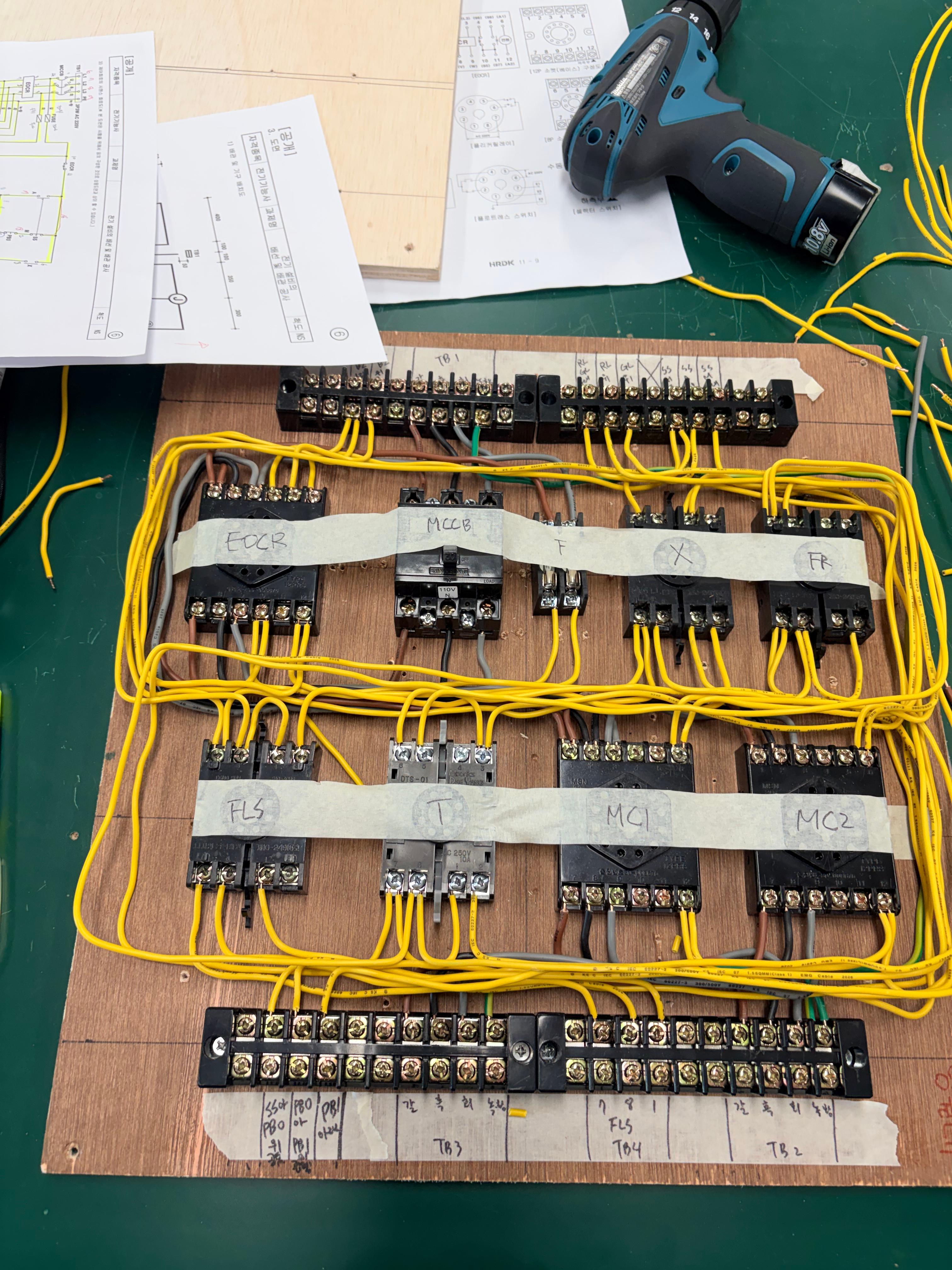

오늘 시퀀스 작업 현황

시퀀스 6번 - 완료! ✅

저번에 5번까지 동작 완료하고, 6번은 보조회로 배선이 조금 남은 상태로 마무리했었거든요.
오늘은 그 남은 보조회로 배선을 마저 마무리하고 바로 동작 테스트까지 진행했습니다.
한 번에 딱 통과! 😄 점점 손에 익으니까 자신감도 붙고, 동작 확인할 때마다 짜릿함이 있더라고요.

시퀀스 7번 - 주배선 작업 완료

6번 마무리하고 시간이 조금 남아서 7번 회로 주배선까지 오늘 해놨습니다.
보조 배선이랑 배관 작업은 내일로 이어집니다.

내일은 7번 시퀀스 배선 마무리하고, 배관 작업 처음부터 동작 테스트까지 한 번에 완료하는 게 내일의 목표입니다! 💪

---

📌 오늘의 정리

시간대내용

오전	계장 이론 - PID 제어, PID Processing, Split Valve
오후 (계장)	모의 펌프 조작, SP/OP 조작, MAN↔AUTO 전환, 알람 설정
오후 2시~	전기기능사 시퀀스 6번 완료 + 7번 주배선 작업

PID 제어는 이름만 들으면 어렵게 느껴지지만, 결국 핵심은 딱 하나예요.

"내가 원하는 값(SP)으로 실제 값(PV)을 자동으로 맞춰주는 것"

이걸 전기 신호(4~20mA)로 구현하고, C300 같은 DCS 컨트롤러가 연산을 담당하는 구조입니다.
비전공자도 이 큰 그림만 잡으면 나머지 세부 내용은 하나씩 채워나갈 수 있어요.

저도 아직 배우는 중이지만, 오늘처럼 이론-실습이 같은 날 맞물리면 이해 속도가 진짜 다르더라고요.
내일도 열심히 해보겠습니다! 💪

---
