전기기능사 실기 5번 한 번에 동작 성공! 시퀀스 도면이 드디어 보이기 시작했다

안녕하세요, 전기로전직중입니다. ⚡

오늘도 폴리텍 하루를 꽉 채우고 왔습니다.
오전에는 경보설비 점검 관련 소방안전 문제풀이, 오후에는 드디어 기다리고 기다리던
전기기능사 실기 시퀀스 5번 완료 + 동작테스트 까지 끝냈어요.

솔직히 말하면… 오늘 처음으로 "아, 나 조금씩 되고 있구나" 싶었습니다. 😭

비전공자 입장에서 시퀀스 실습이 얼마나 막막한지는 해보신 분들은 아시죠?
오늘 후기, 같은 상황에 계신 분들한테 조금이라도 도움이 됐으면 해서 기록 남깁니다.

---

오전 수업 – 경보설비 점검, 소방안전 문제풀이

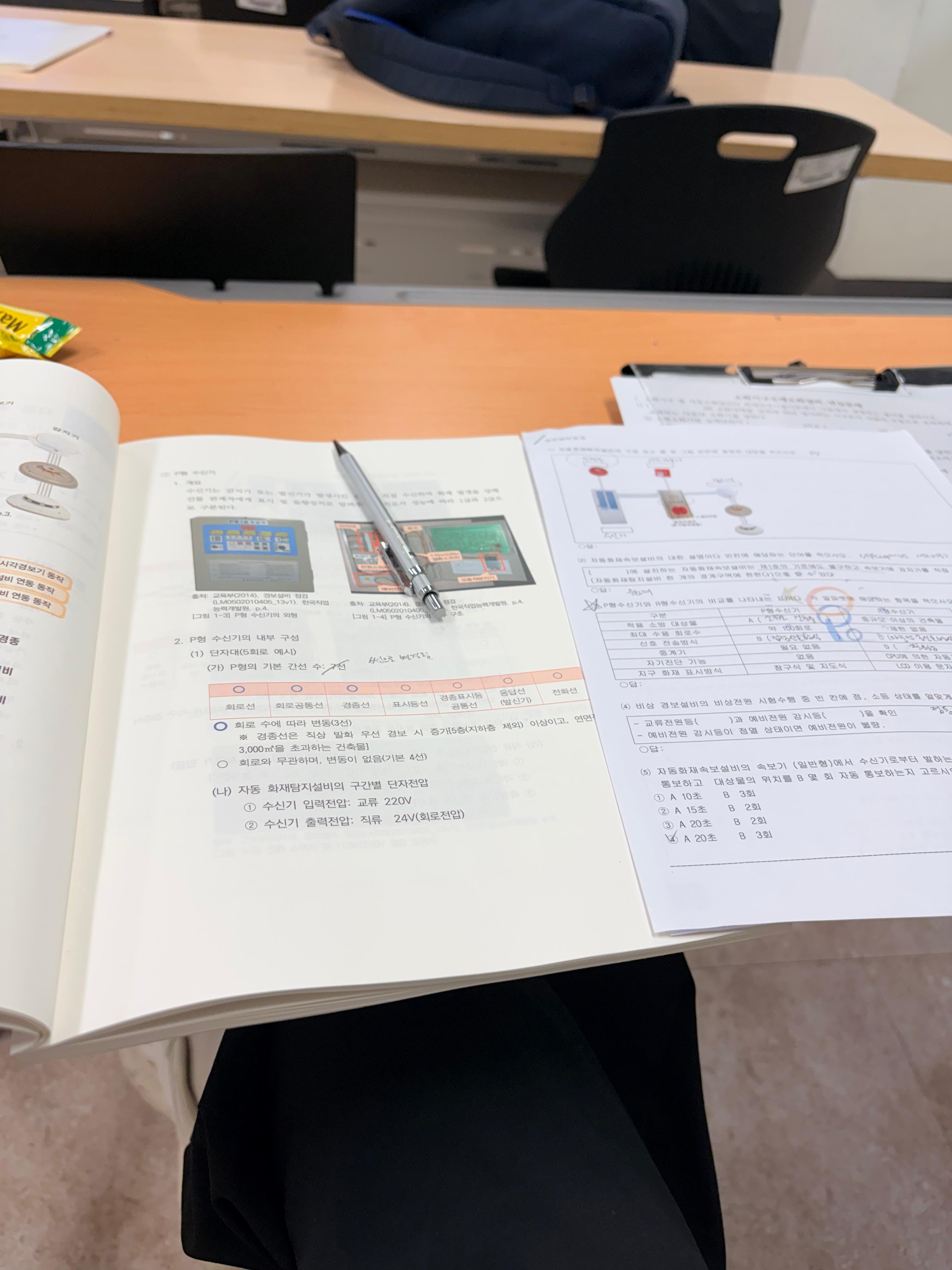

오전은 강의실에서 경보설비 정기점검(소방안전) 관련 문제풀이를 했어요.

화재 수신기, 감지기, 발신기 관련 점검 절차나 법령 기준 문제들인데요.
이게 단순 암기 문제 같아 보여도, 기준 수치를 살짝 바꿔놓으면 헷갈리게 만들어 놓은 문제들이 꽤 많습니다.

특히 자주 나오는 포인트는 이런 것들이에요:

• 수신기 음향장치 작동 기준
• 감지기 설치 높이 및 면적 기준
• 비상방송설비와 경보설비 연동 조건

이 부분은 문제를 많이 풀면서 감각을 익히는 게 최선인 것 같아요.
한 문제 한 문제 틀릴 때마다 기준 수치를 다시 확인하는 식으로 공부했습니다.

---

오후 실습 – 전기기능사 시퀀스 5번, 드디어 완성!

오늘의 하이라이트는 단연 오후 실습이었어요.

시퀀스 실습, 2인 1조로 진행 중

우리 학교 실습장은 자리가 1인 1개씩 나오는 구조가 아니에요.
배관 작업대와 시퀀스 작업대 모두 2인 1조로 돌아가면서 하는 방식인데요.

오늘은 팀원이 배관 작업을 하고 싶다고 해서, 저는 오늘 하루 시퀀스 실습에만 집중하는 날이 됐습니다.

사실 배관 작업도 해보고 싶었는데… 뭐, 어쩔 수 없죠. 😅
다음 실습 시간에는 제가 배관 6번 작업 도전해볼 생각입니다.

---

시퀀스 5번 – 한 번에 완료 🎉

오늘 가장 뿌듯했던 순간은 시퀀스 5번을 한 번에 완료한 거예요.

초반에는 결선 하나 잘못 연결해서 동작이 안 되면 한참 찾고, 또 틀리고를 반복했거든요. 그런데 오늘은 도면 보면서 차분하게 결선하고 나니까 첫 번에 바로 동작이 됐습니다.

완성 후에는 이미 다른 조가 완성해 둔 배관에 연결해서 동작 테스트까지 진행했어요.

배관 연결 상태에서 실제로 회로가 맞물려 동작하는 걸 보니까 느낌이 완전히 달랐어요. "아, 이게 진짜 설비 느낌이구나"라는 게 확 다가오는 순간이었습니다.

---

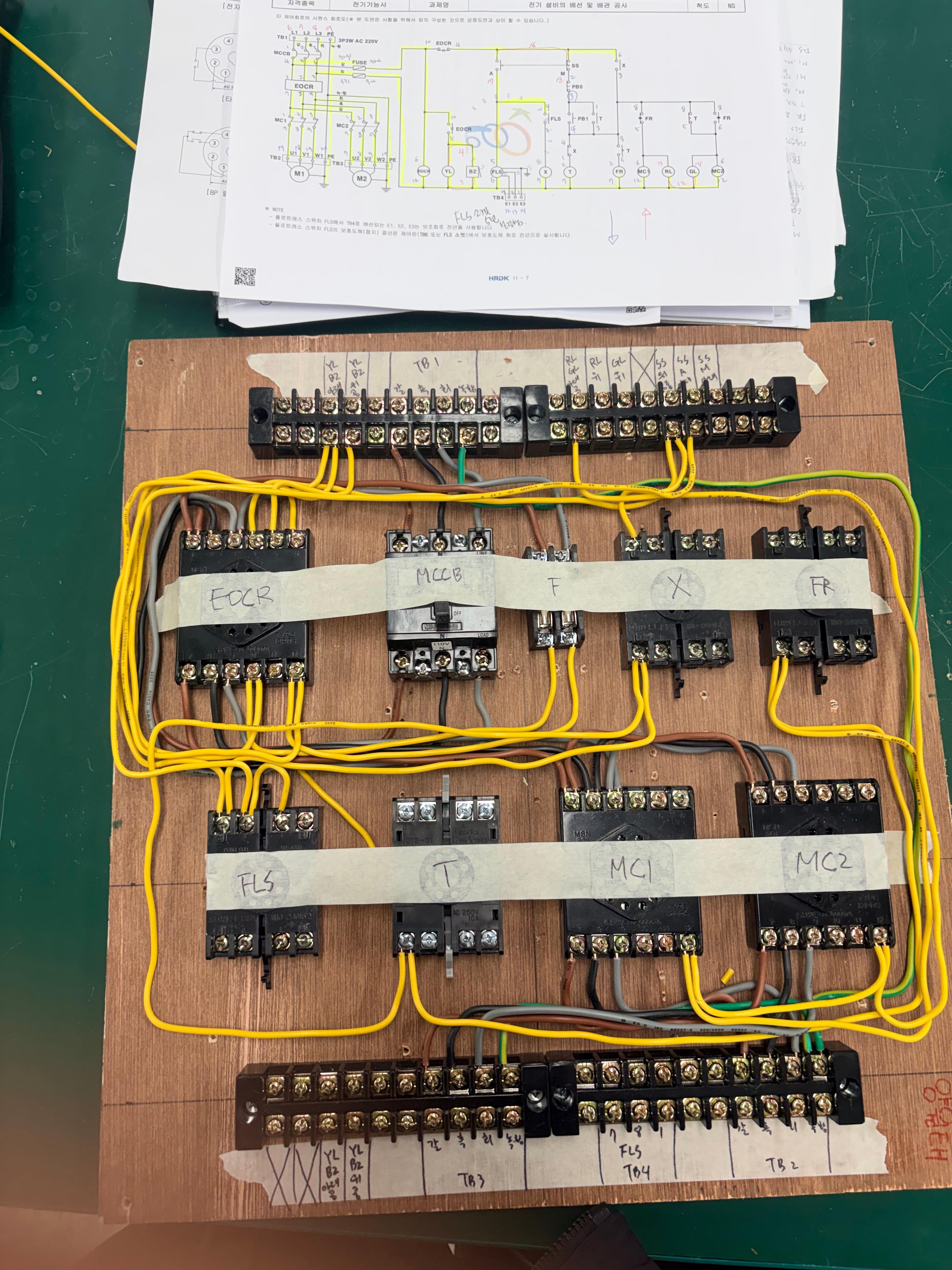

전기기능사 실기 5번 배선중

전기기능사 실기 5번 완료.

시퀀스 6번 – 보조회로 몇 개 남겨두고 마무리

5번 완료 후에는 바로 시퀀스 6번 작업에 들어갔어요.

주회로는 어느 정도 잡았고, 보조회로 몇 개를 남겨둔 채로 오늘 실습 종료.

다음 실습 시간에는:

1. 시퀀스 6번 보조회로 마무리
2. 배관 6번 작업 시작 (드디어 내 차례!)
3. 동작 테스트까지 완료

이 순서로 진행할 계획입니다. 6번까지 마무리되면 실기 연습 흐름이 확실히 잡힐 것 같아요.

---

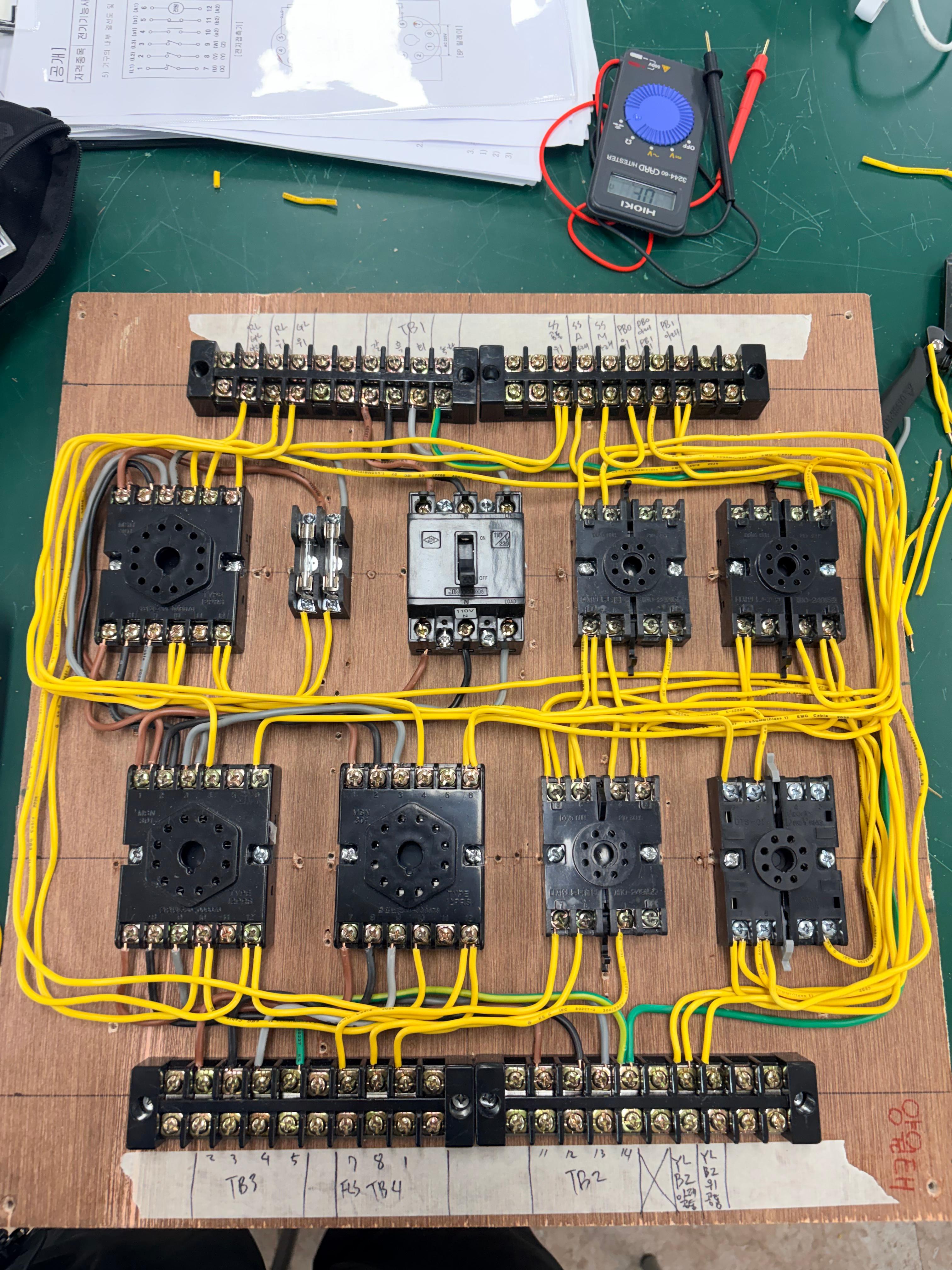

전기기능사 6번 실기 진행중

비전공자가 시퀀스 실습에서 느낀 것들

처음 시퀀스 도면 봤을 때 솔직히 뭐가 뭔지 하나도 몰랐어요.

MC(전자접촉기), 타이머(T), 보조릴레이(X), PB 스위치…
용어부터 낯설고, 어디에 연결해야 하는지도 감이 안 잡혔거든요.

그런데 3번, 4번, 5번 반복하다 보니까 이제는 보조회로 흐름을 어느 정도 읽을 수 있게 됐어요.

비전공자분들한테 드리는 팁 한 가지:

PB, SS 접점 찾는 법 – 처음엔 이것도 몰랐다

저 처음에 진짜 이것도 몰랐어요. 😅

도면 보면 PB0, PB1 이나 SS (M, A) 같은 기호가 나오는데,
이게 어디에 연결되는 건지, 어느 핀을 써야 하는 건지 감이 전혀 안 잡혔거든요.

알고 나면 별거 아닌데, 모르면 진짜 하루 종일 헤맵니다.

📌 PB0 / PB1 접점 찾는 법

PB(푸시버튼)는 누를 때만 회로가 붙는 순시 동작 스위치예요.

• PB0 → 보통 정지(Stop) 용도, b접점(NC) 으로 연결
• PB1 → 보통 기동(Start) 용도, a접점(NO) 으로 연결

실물에서 접점 찾는 방법:

테스터기 통전 모드로 놓고, 누르지 않은 상태에서 붙어있으면
→ b접점(NC) 누를 때만 붙으면 → a접점(NO)

이거 테스터기로 한 번씩 확인하는 습관 들이면 결선 실수가 확 줄어요.

---

📌 SS (셀렉터 스위치) M / A 접점 찾는 법

SS는 손으로 돌려서 고정하는 스위치예요.
M(수동, Manual) 과 A(자동, Auto) 두 포지션이 있습니다.

• M 포지션 → 수동 운전 회로에 연결되는 접점이 붙음
• A 포지션 → 자동 운전 회로에 연결되는 접점이 붙음

실물에서 접점 찾는 방법:

스위치를 M 방향으로 돌린 뒤 테스터기로 붙는 단자 확인
→ M 접점 스위치를 A 방향으로 돌린 뒤 붙는 단자 확인 → A 접점

SS는 핀 번호가 제조사마다 다를 수 있어서, 무조건 테스터기로 직접 확인하는 게 정답입니다.
도면만 믿으면 간혹 낭패 보는 경우 있어요.

---

💡 핵심 정리

부품포지션/동작접점 종류확인 방법

PB0	누르기 전	b접점 (NC)	테스터기 – 안 누른 상태에서 통전
PB1	눌렀을 때	a접점 (NO)	테스터기 – 누른 상태에서 통전
SS-M	M 방향 고정	해당 포지션 a접점	테스터기 – M 돌린 후 통전 단자 확인
SS-A	A 방향 고정	해당 포지션 a접점	테스터기 – A 돌린 후 통전 단자 확인

이거 모르면 도면 아무리 잘 읽어도 결선에서 막혀요.
테스터기 들고 직접 확인하는 습관, 실기 합격의 지름길입니다. ✅

도면을 '외우려고' 하지 말고, '회로의 흐름'을 읽는 연습을 하세요.
전원이 어디서 들어오고, 어느 조건이 되면 어떤 코일이 여자(동작)되는지를 추적하면 결선 실수가 확 줄어듭니다.

처음엔 어렵지만, 반복하다 보면 진짜 눈에 보이기 시작해요. 저도 그랬거든요.

---

오늘 하루 정리

구분내용

오전	경보설비 점검 / 소방안전 문제풀이
오후 실습	전기기능사 시퀀스 5번 완료 + 동작테스트 성공
추가 진행	시퀀스 6번 보조회로 일부 완료
다음 목표	6번 보조회로 마무리 + 배관 6번 작업 + 동작테스트

---

마무리하며

오늘은 진짜 오랜만에 "뿌듯하다"는 감정을 느낀 하루였어요.

한 번에 완료, 동작테스트 성공. 작은 것 같아도 비전공자한테는 이런 성공 경험 하나하나가 엄청 큰 의미입니다.

전기기능사 실기 준비 중이신 분들,
특히 비전공자나 사회인 재도전 중이신 분들 지금 막막해도 반복하면 분명히 느는 거 맞아요.
저도 그러고 있는 중입니다.

다음 실습 후기도 바로 올릴게요.
댓글로 여러분의 실기 준비 상황도 공유해 주시면 같이 으쌰으쌰 해봐요! 💪

---

👉 구독하시면 폴리텍 실습 일지 + 전기기능사 실기 꿀팁을 제일 먼저 받아보실 수 있어요!
